二開雙控開關是一種生活中常見的墻壁開關，這種開關有兩個獨立開關，能分別控制兩盞燈具的開關燈。同時，兩個二開雙控開關組合兩地使用，互不影響，在任何一個開關上都能實現兩盞燈的開關燈。那么，二開雙控開關怎么接線？我們以正泰開關為例，一起來了解一下吧！
二開雙控開關怎么接線：

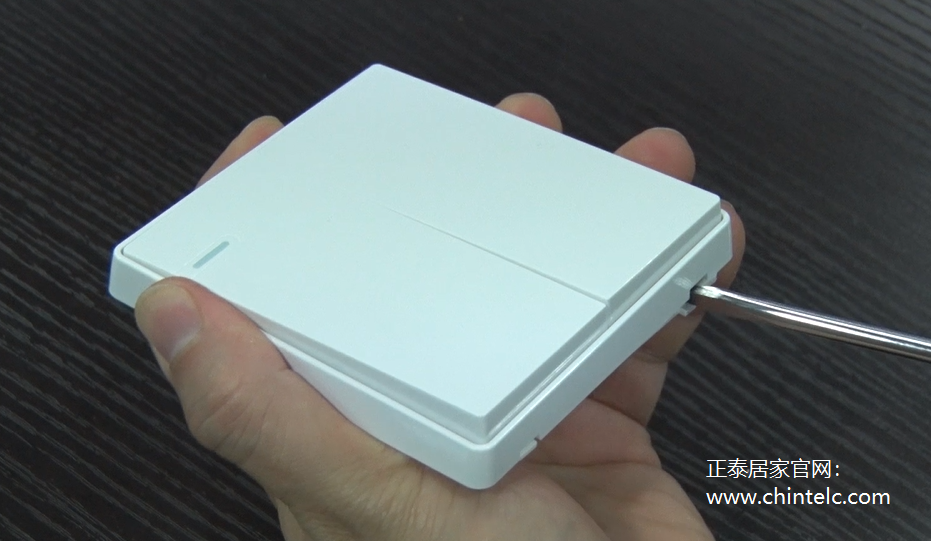

1.使用平口螺絲刀打開二開雙控開關的面板。

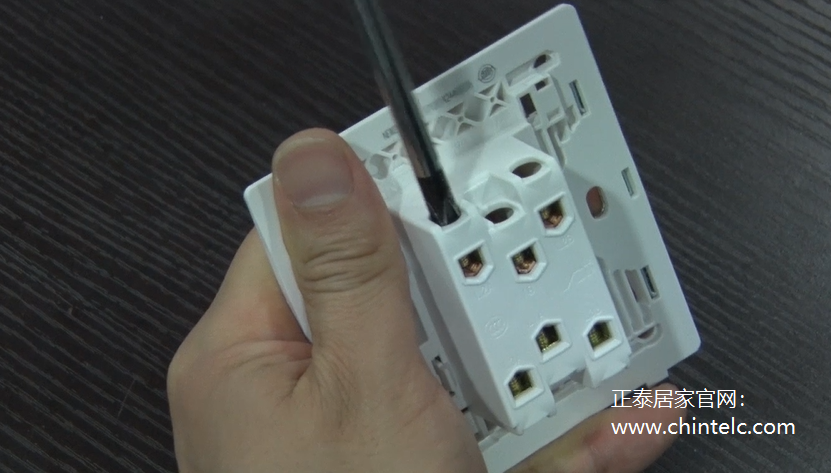

2.使用十字螺絲刀，將壓線螺絲擰松，滿足電線可以插入的要求。

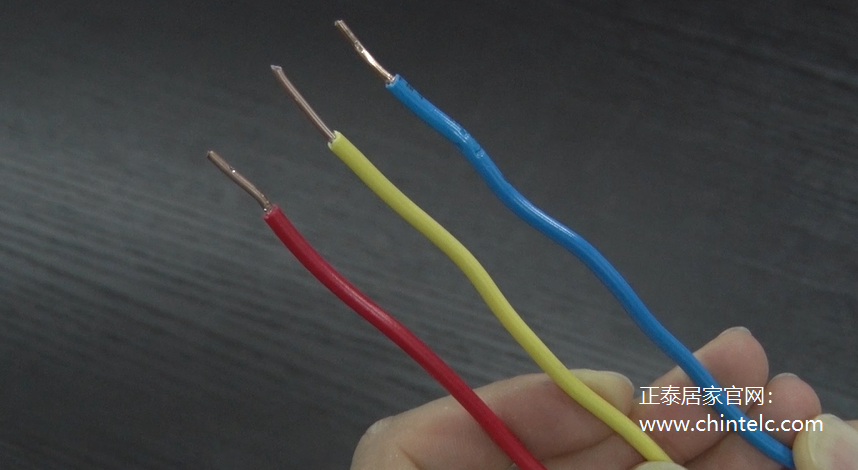

3.使用老虎鉗，剝?nèi)ル娋€外皮，留出0.5厘米左右的銅芯長度。

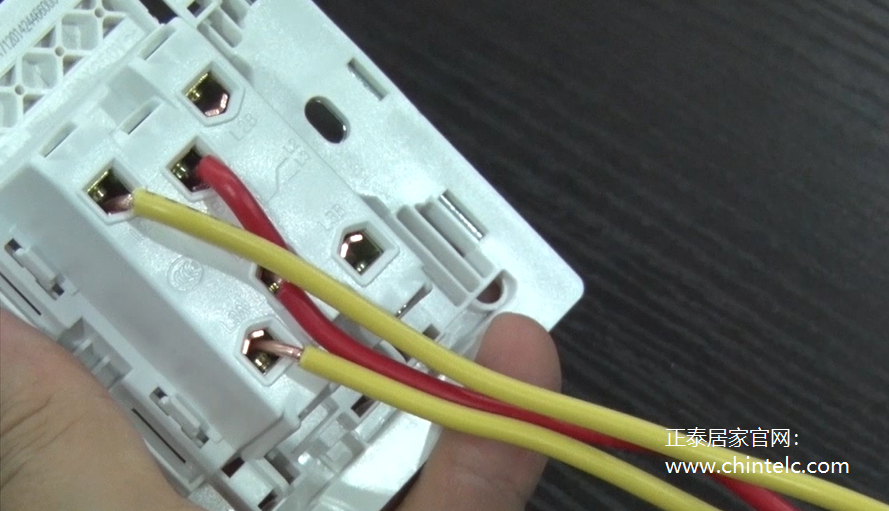

4. 火線插入L1A、L1B口，擰緊螺絲固定；負載線1-1（另一端接另一個雙控開關）插入L2A口，負載線1-2（另一端接另一個雙控開關）插入L3A口，分別擰緊螺絲固定。

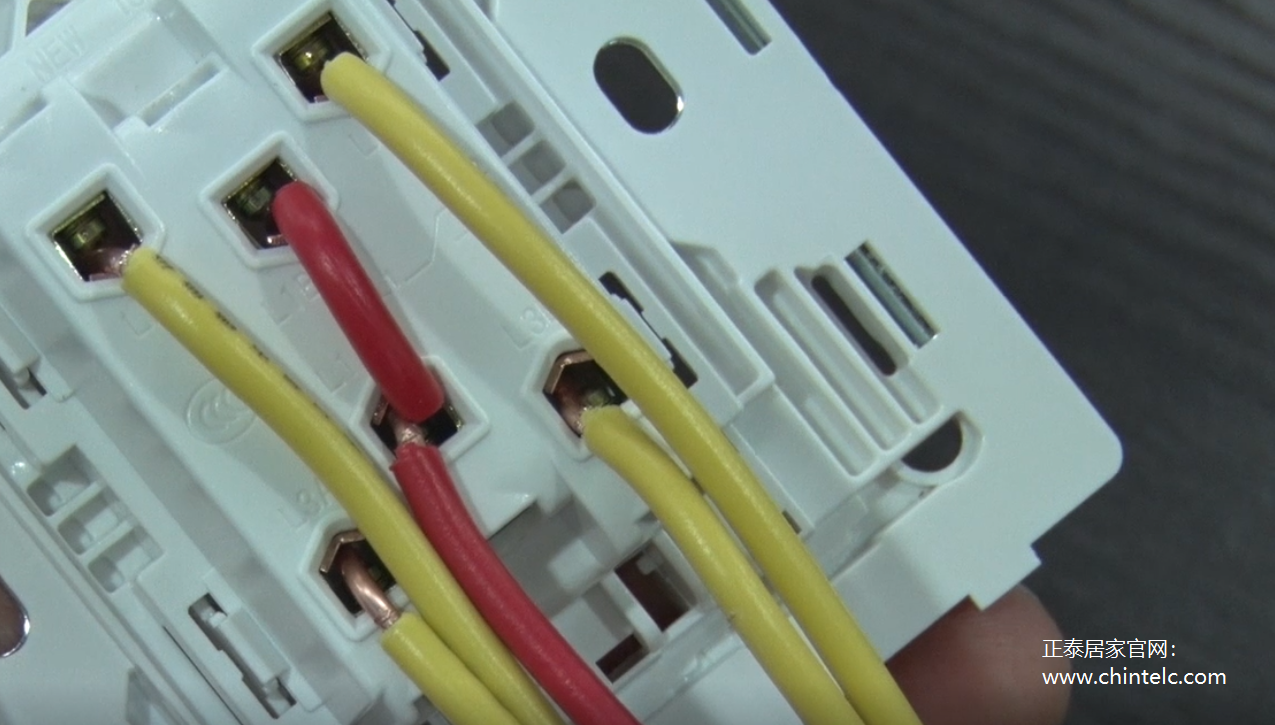

5.負載線2-1插入L2B口（另一端接另一個雙控開關），負載線2-2插入L3B口（另一端接另一個雙控開關），分別擰緊螺絲固定。

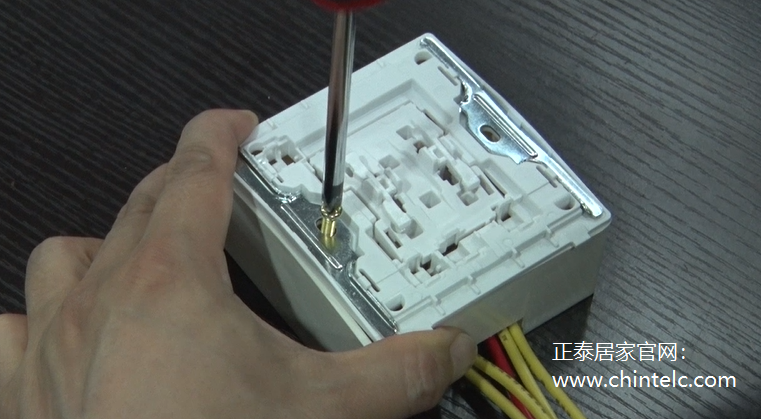

6. 使用螺絲刀，用產品包裝內自帶的螺釘將框架固定在開關底盒上。

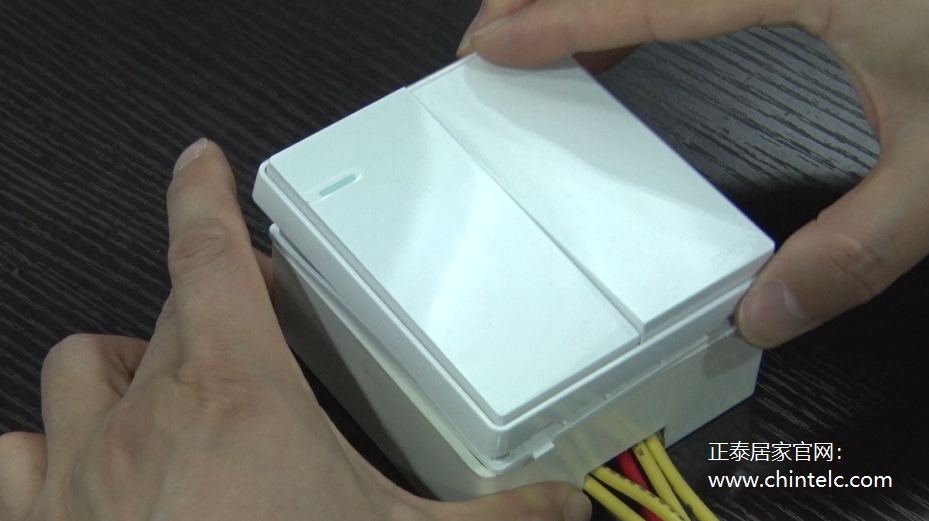

7.壓蓋面板，扣合如初。
8. 針對配套的另一個二開雙控開關，負載線1-1插入L2口，負載線1-2插入L3口。針對另一根負載線，一端插入L1口，另一端連接燈具。
9.安裝完成。

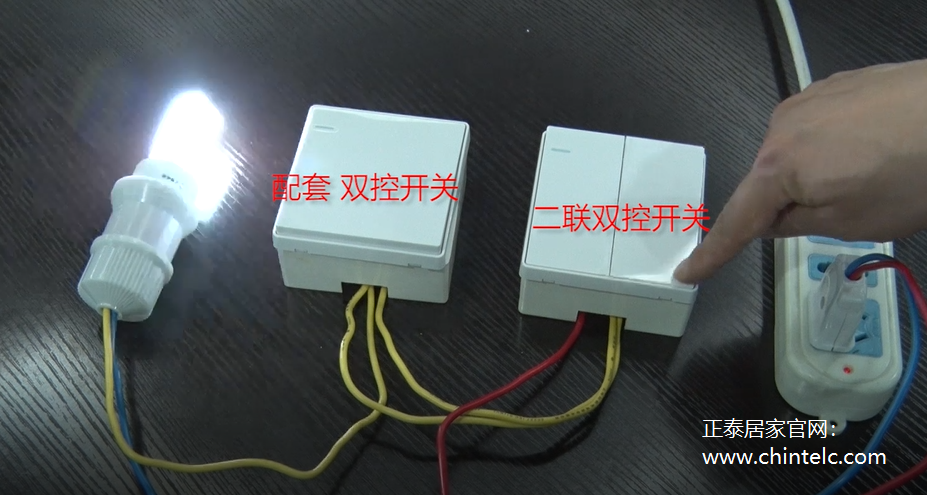

如圖，燈具的兩根線，一根連接了配套的二開雙控開關，另一根線和二開雙控開關的火線連接電源。另外還需要注意：雙控開關需配套使用。
二開雙控開關怎么接線？看起來有點麻煩，但按圖多操作幾次，差不多就可以掌握了。而且電路接線畢竟是專業電工的工作，作為普通用戶，我們熟悉了解即可，實際接線可以求助電工師傅解決。
關于二開雙控開關怎么接線介紹到這里了，以后會逐漸為大家分享更多開關接線知識。
