電視插座一般可分為普通電視插座、寬頻電視插座、帶分支電視插座三類?，F在家裝環境通常應用最多的是普通電視插座。這種電視插座已基本能滿足日常需求，結構簡單、性價比高，市面上較為常見。但是，針對電視插座怎么接線、電視插座接線圖示，還是有很多用戶并不清楚。

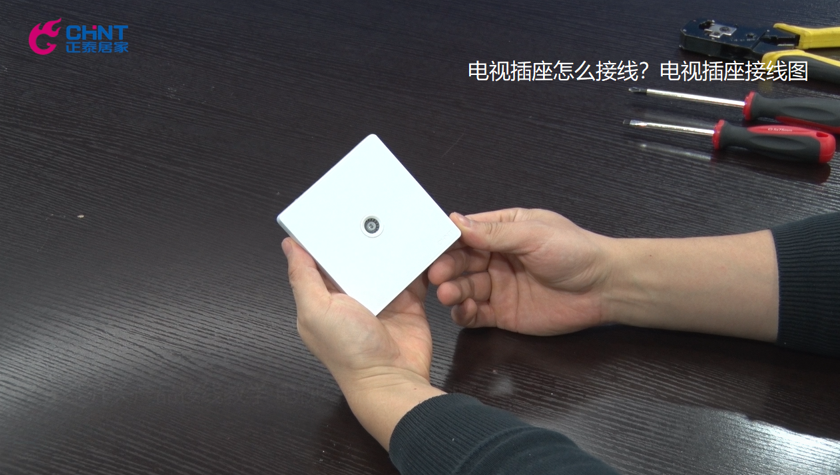

今天我們便以正泰開關旗下的普通電視插座為例，講解電視插座怎么接線、電視插座接線圖示。
電視插座怎么接線？電視插座接線圖示：

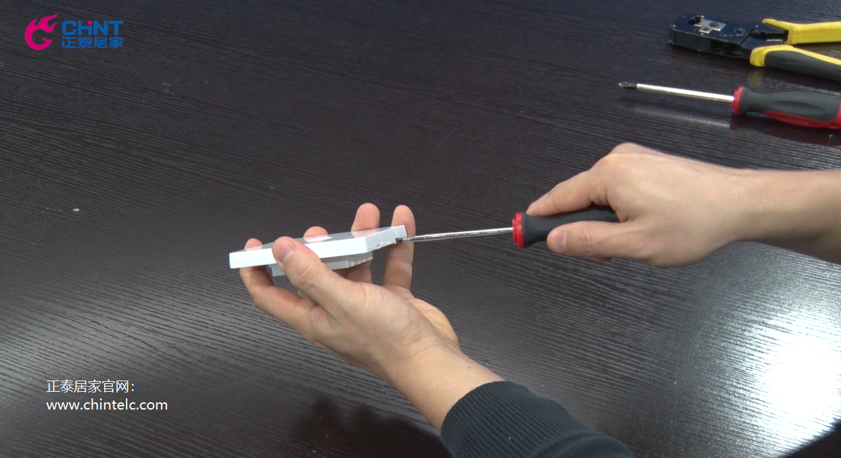

1.使用一字螺絲刀打開電視插座的面板。

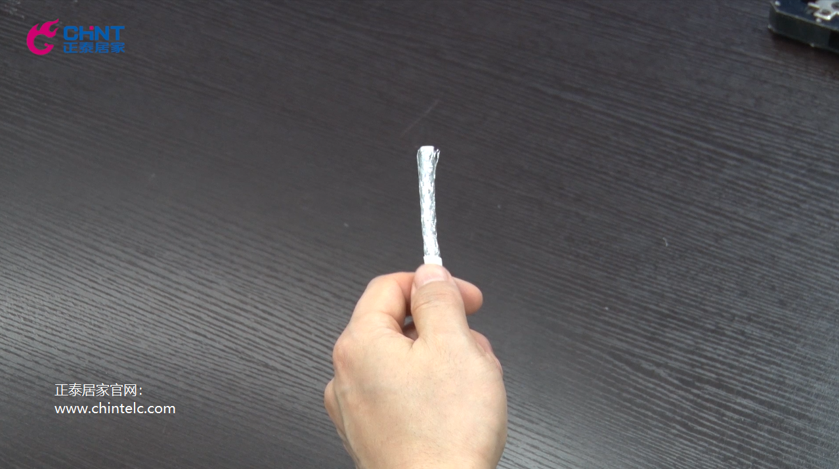

2.使用網線鉗剝去同軸線纜外絕緣層。剝去2cm左右即可。

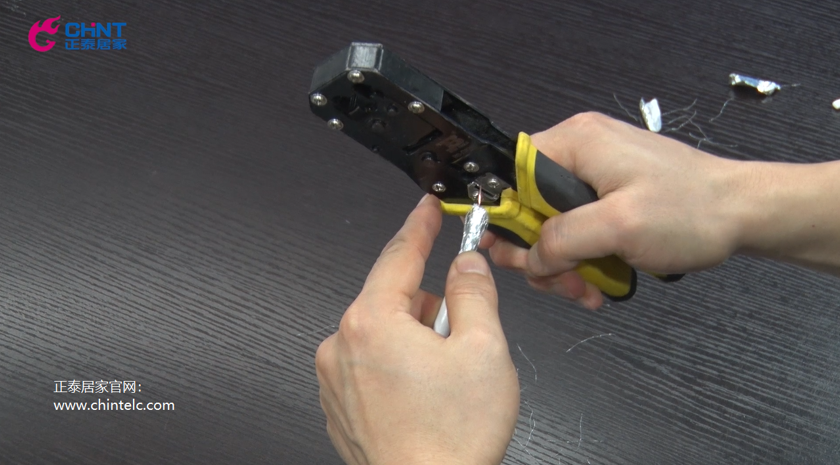

3.使用網線鉗剝去屏蔽層、內絕緣層。露出1cm左右的銅芯。等于露出了1cm左右長度銅芯和1cm左右長度的屏蔽層。

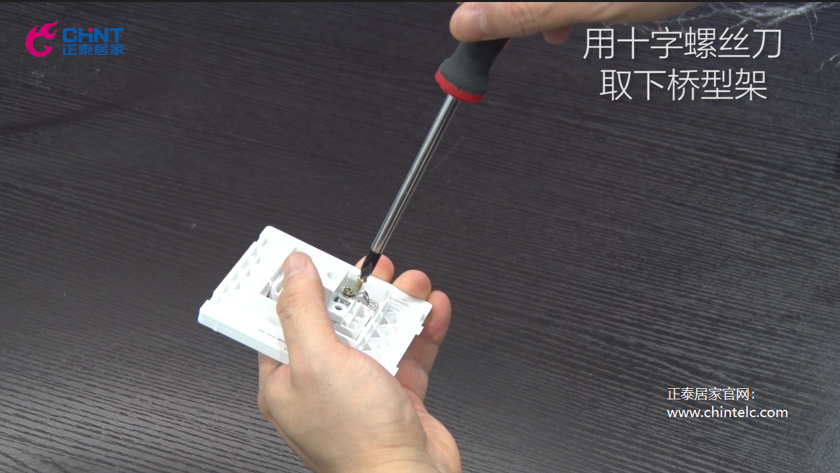

4.用十字螺絲刀取下電視插座的橋型架。

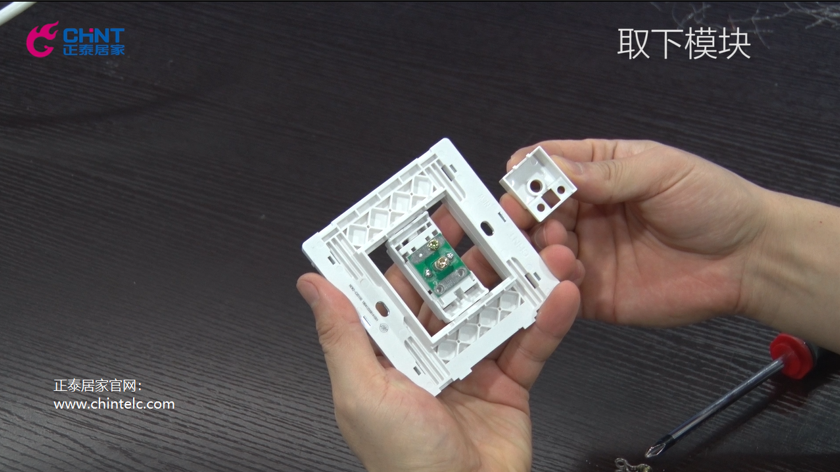

5.取下塑料模塊。

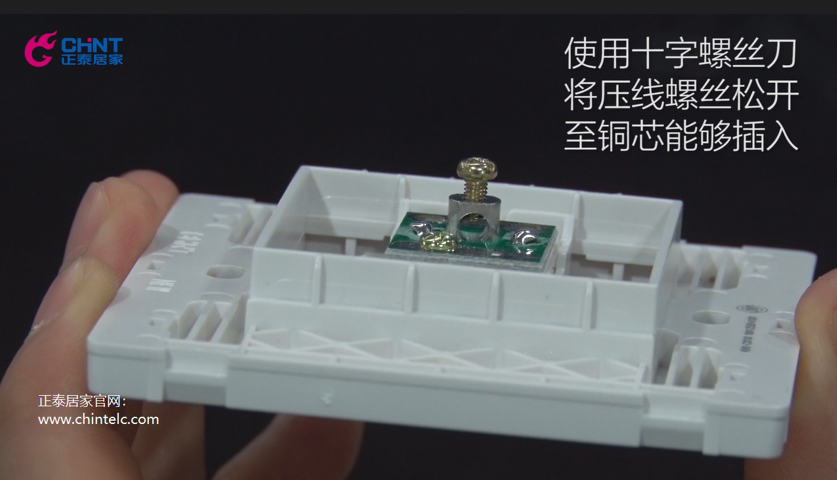

6.使用十字螺絲刀將壓線螺釘松開，達到銅芯能夠順利插入的標準。

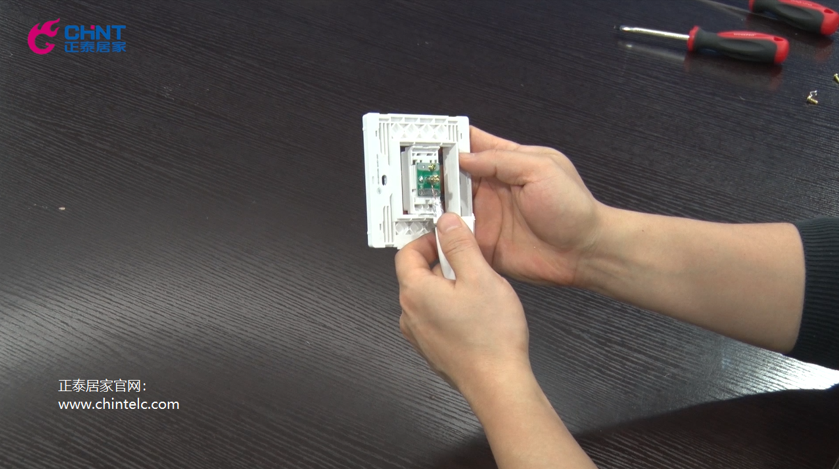

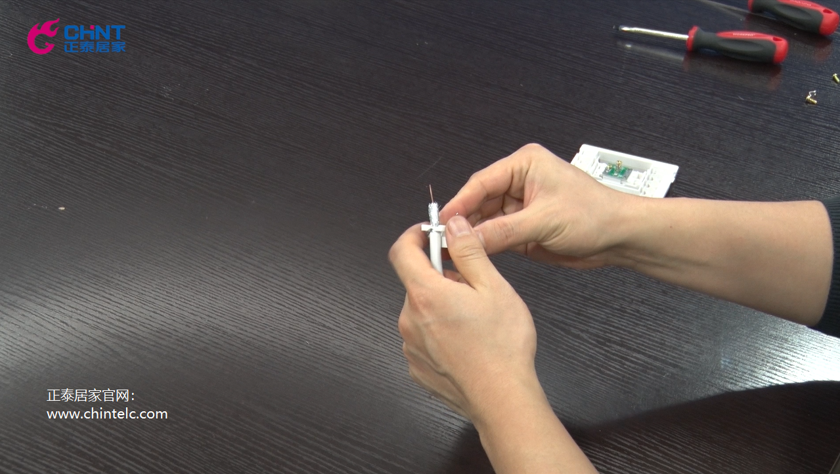

7.將同軸線纜屏蔽層穿過模塊上的孔洞。
8.將露出的銅芯插入接線孔。用十字螺絲刀擰緊螺絲固定。

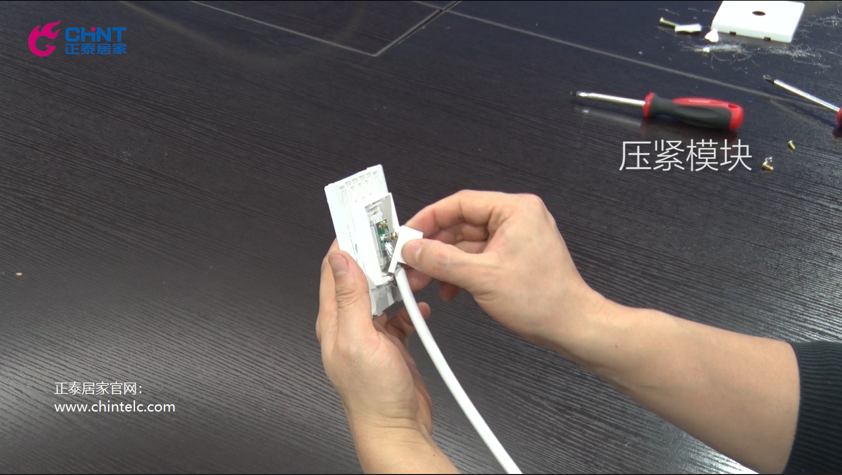

9.扣合步驟5中取下的塑料模塊，并壓緊。

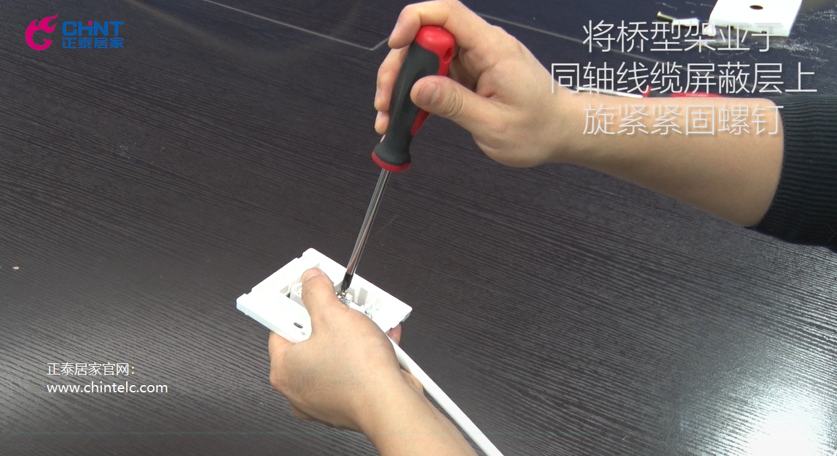

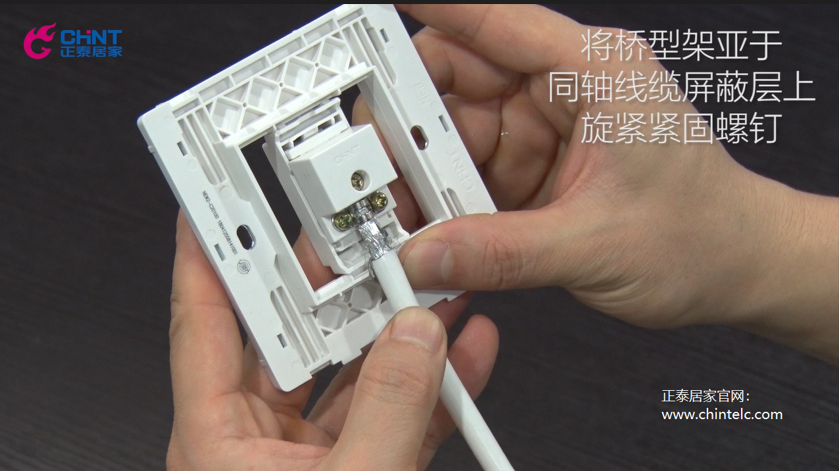

10.將橋型架壓在同軸線纜屏蔽層上，并擰緊螺釘進行固定。
接線部分完成，接線效果如下圖。

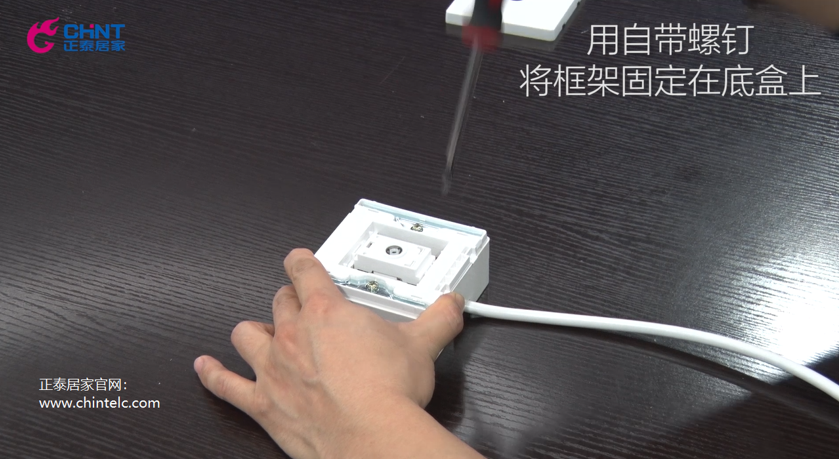

11.用自帶螺釘將電視插座固定在墻壁中的暗盒上。

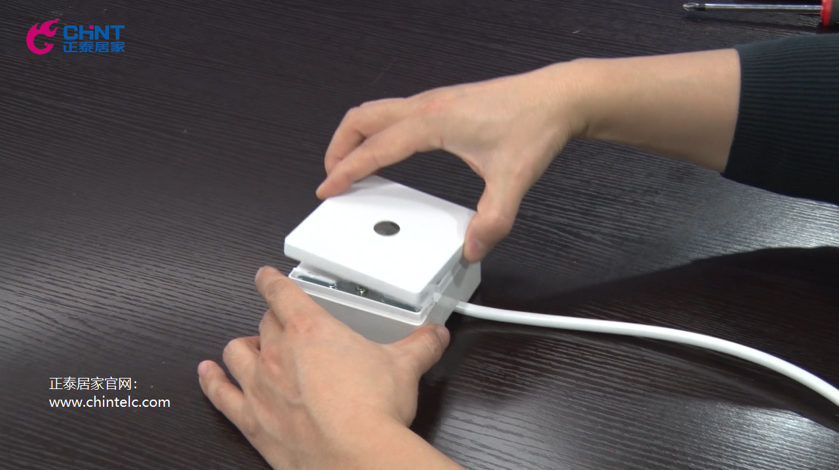

12.壓合步驟1中打開的電視插座面板。安裝完成。

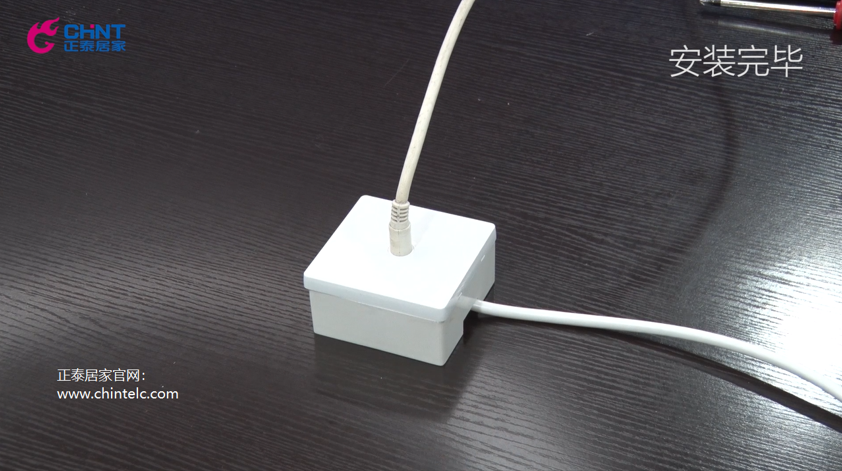

插入電視插頭的安裝效果見下圖。

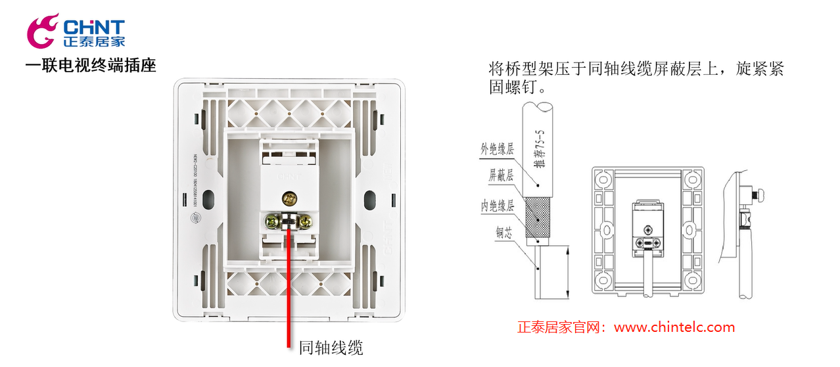

為輔助接線，下圖為您展示了電視插座的接線示意圖。供您參考。
以上就是電視插座怎么接線、電視插座接線圖示的講解內容，需要注意的是，不論是強電類的開關插座還是弱電類的開關插座，接線前都應當先關閉電路電源，保障接線過程中的用電安全。接線全程建議由專業電工實施操作。
針對電視插座怎么接線、電視插座接線圖示，您了解了嗎？
