三聯多控開關接線圖解是怎樣的？
三聯多控開關有三個開關模塊，可以同時控制三盞燈的明滅，也被稱為三開多控開關。它在家裝環境中的應用通常少于單聯開關、二聯開關，和其他開關配合，主要用于客廳多位置控制客廳吸頂燈、餐吊燈、客廳筒燈的明滅。那么，三聯多控開關應該怎么接線，三聯多控開關接線圖解是怎樣的？正泰開關來為大家演示一遍。
三聯多控開關接線圖解：

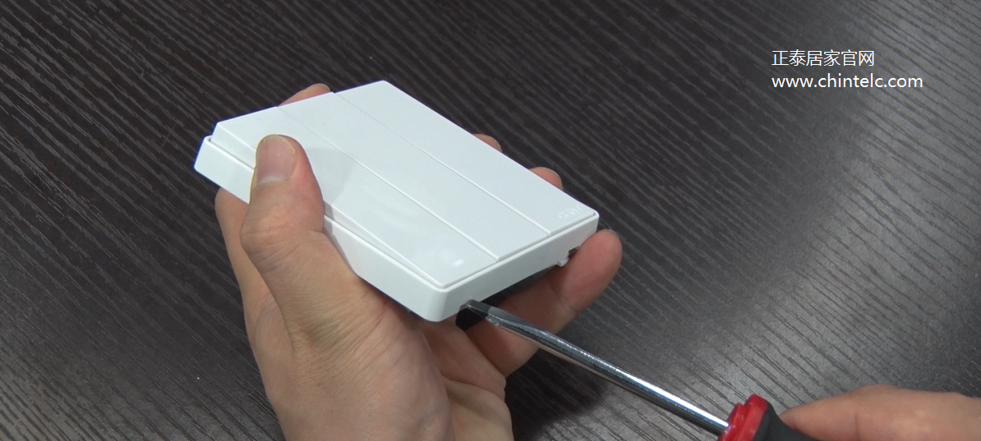

1.使用一字螺絲刀打開三聯多控開關的面板。

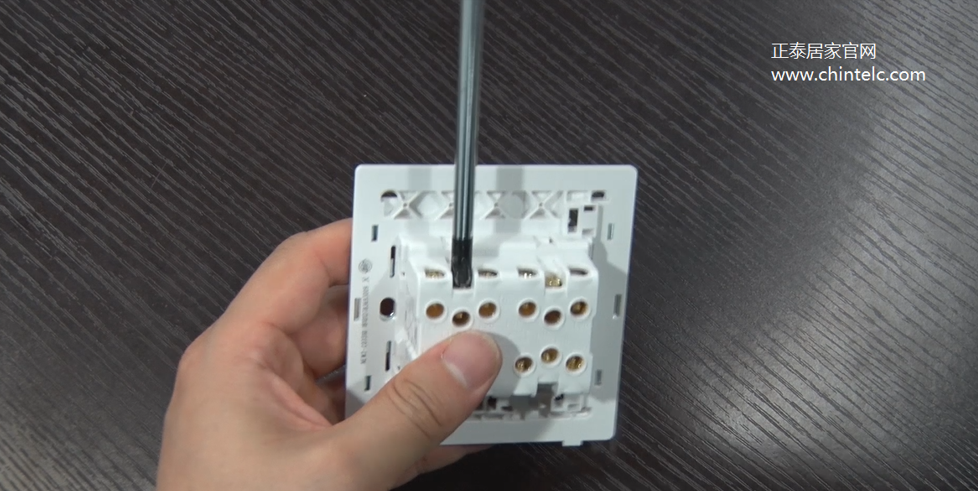

2.使用十字螺絲刀將壓線螺絲擰松。使電線能夠順利插入接線孔。

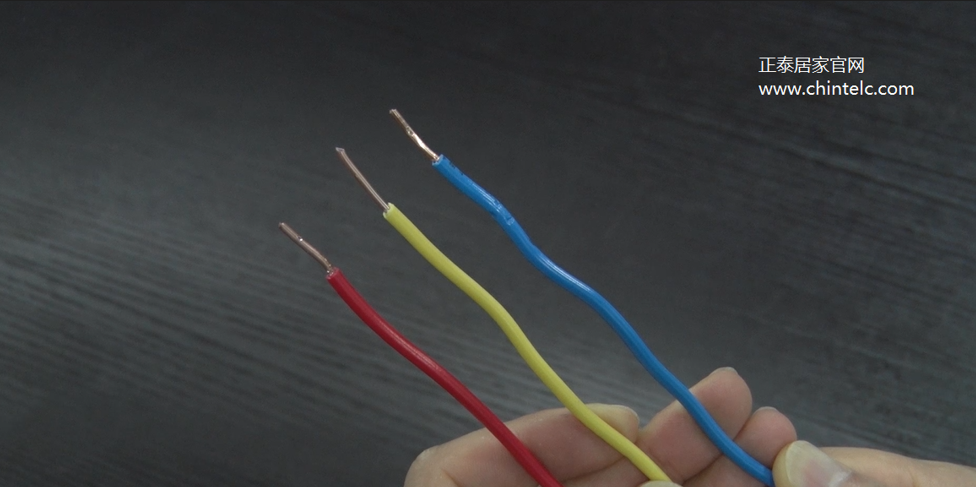

3.使用老虎鉗剝去火線、負載線的外皮。注意裸露線芯不宜過短或過長。一般留夠0.5cm的裸露長度即可。

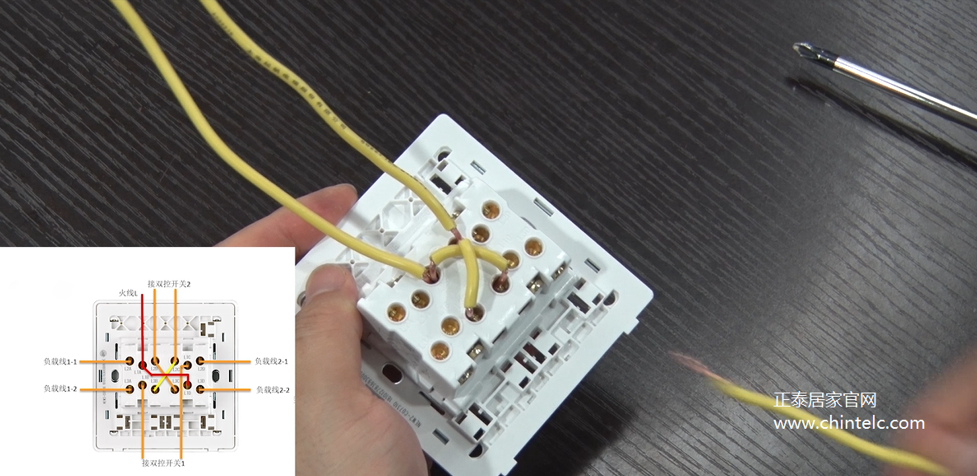

4.負載線分別插入L2B、L2C、L3B、L3C接線孔，并用十字螺絲刀擰緊壓線螺絲。負載線的另一端接雙控開關2。

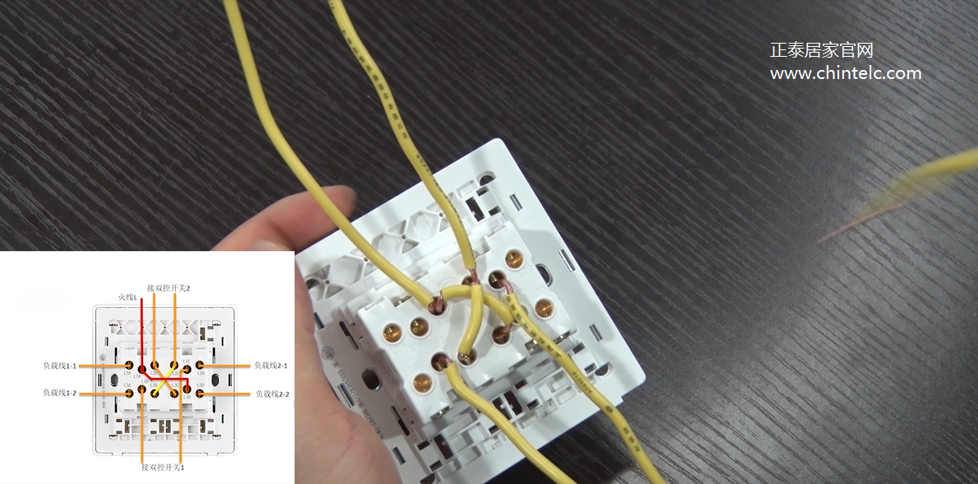

5.負載線分別插入L1B、L1C接線孔，并用十字螺絲刀擰緊壓線螺絲。負載線的另一端接雙控開關1。

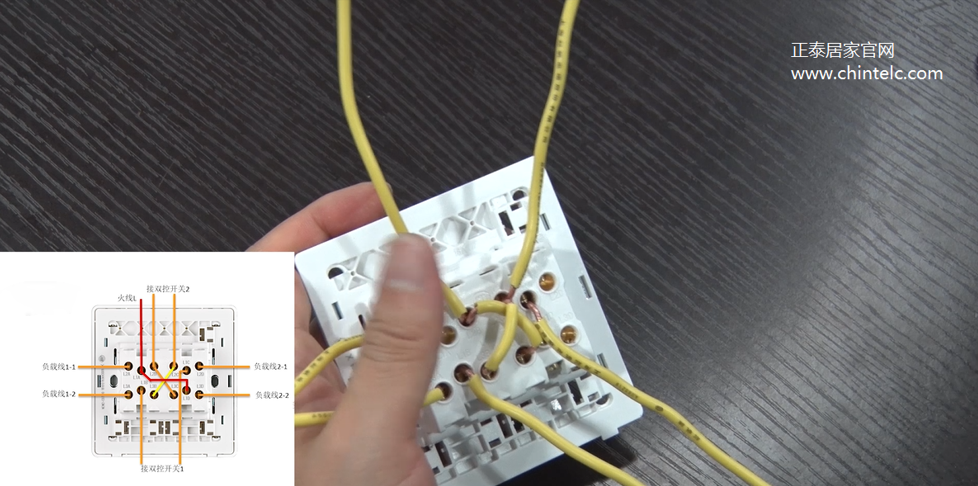

6.負載線1-1插入L2A接線孔，負載線1-2插入L3A接線孔，并用十字螺絲刀擰緊壓線螺絲。負載線的另一端接燈。

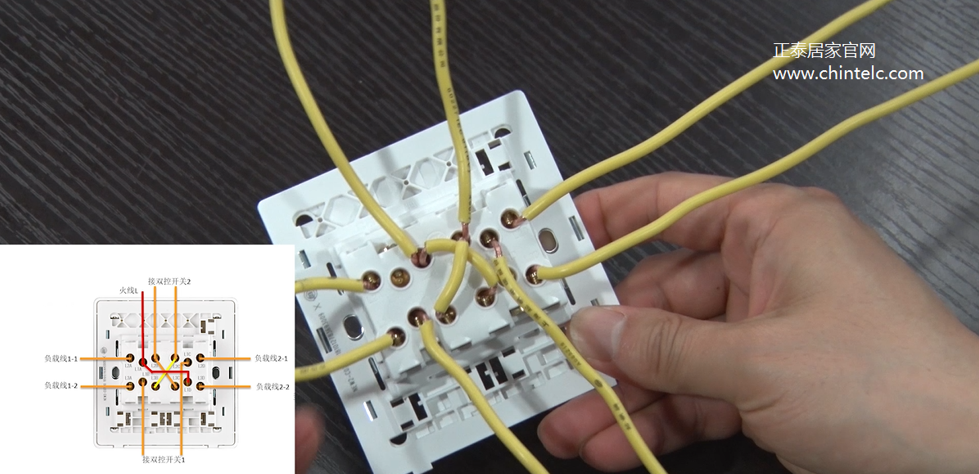

7.負載線2-1插入L2D接線孔，負載線2-2插入L3D接線孔，并用十字螺絲刀擰緊壓線螺絲。負載線的另一端接燈。

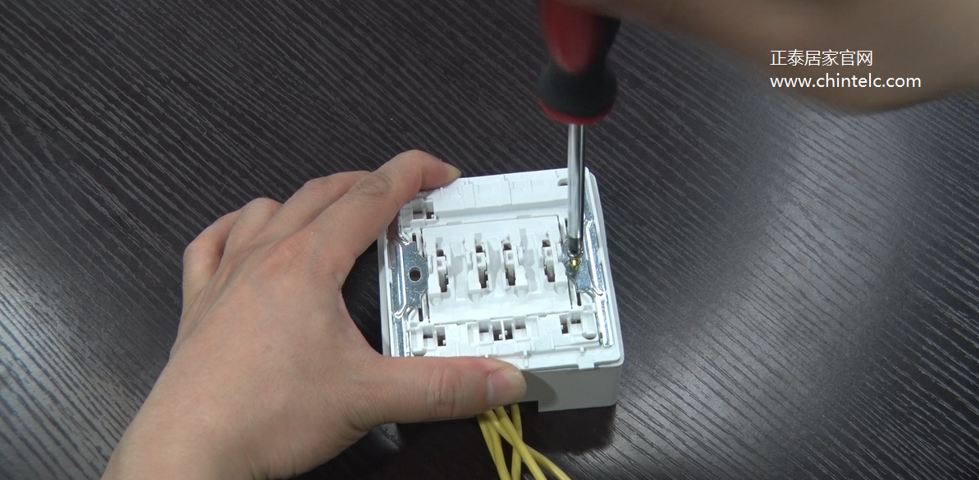

8.用螺釘將三聯多控開關的底座固定在底盒上，然后合上面板。此三聯多控開關接線結束。

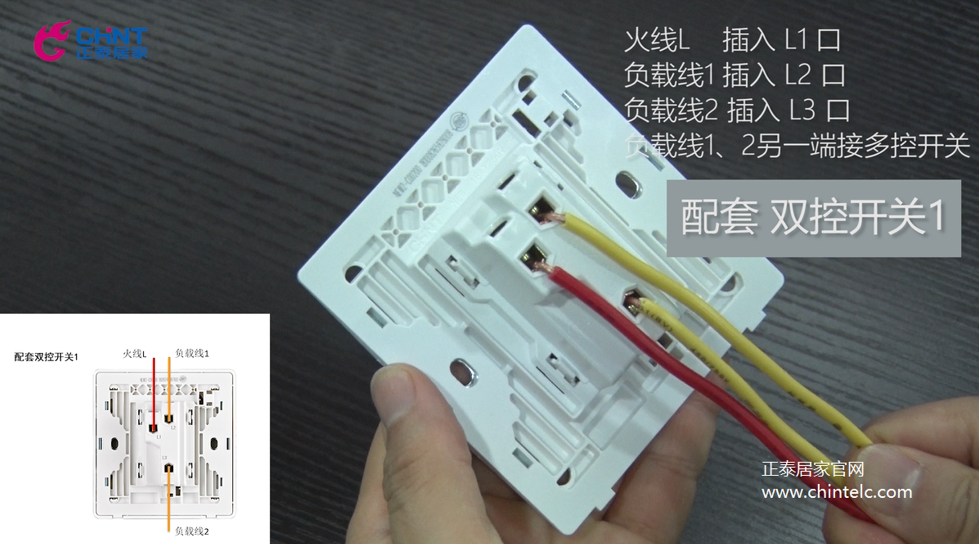

9.對于配套的雙控開關1，火線L插入L1接線孔，負載線1插入L2接線孔，負載線2插入L3接線孔，負載線1、2的另一端接三聯多控開關。

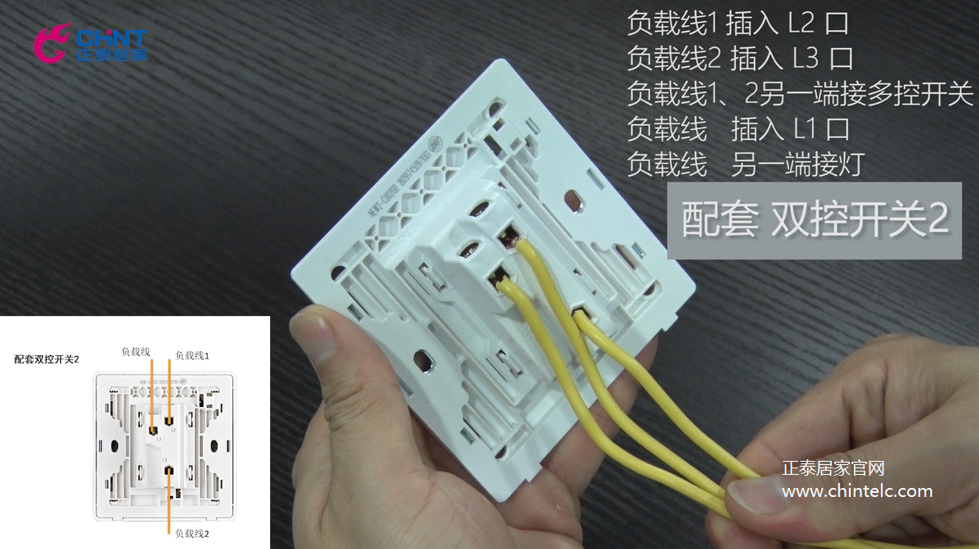

10.對于配套的雙控開關2，負載線1插入L2接線孔，負載線2插入L3接線孔，負載線1、2另一端接三聯多控開關。另一根負載線一端接L1接線孔，一端接燈。
11.安裝完畢。
需要注意的是，三聯多控開關根據實際使用需求也可采取不同的接線方式，替代雙控開關、單控開關使用。在本接線圖解中，三聯多控開關的兩側開關并未實際控制燈具亮滅。
以上便是正泰開關針對三聯多控開關接線圖解做出的演示內容。供大家理解。但針對實際接線操作，建議由專業電工來完成，以根據環境實際需求，保障接線的準確性。
