多控開關，即在更多地點控制照明燈的開關，通常適用于三地及以上區域控制一盞燈的的情況，一般需搭配雙控開關使用。那么，一開多控開關怎么接線？一開多控開關圖示是怎樣的？接下來，我們以正泰開關的一開多控開關為例，講解一下一開多控開關接線的問題。
一開多控開關怎么接線：

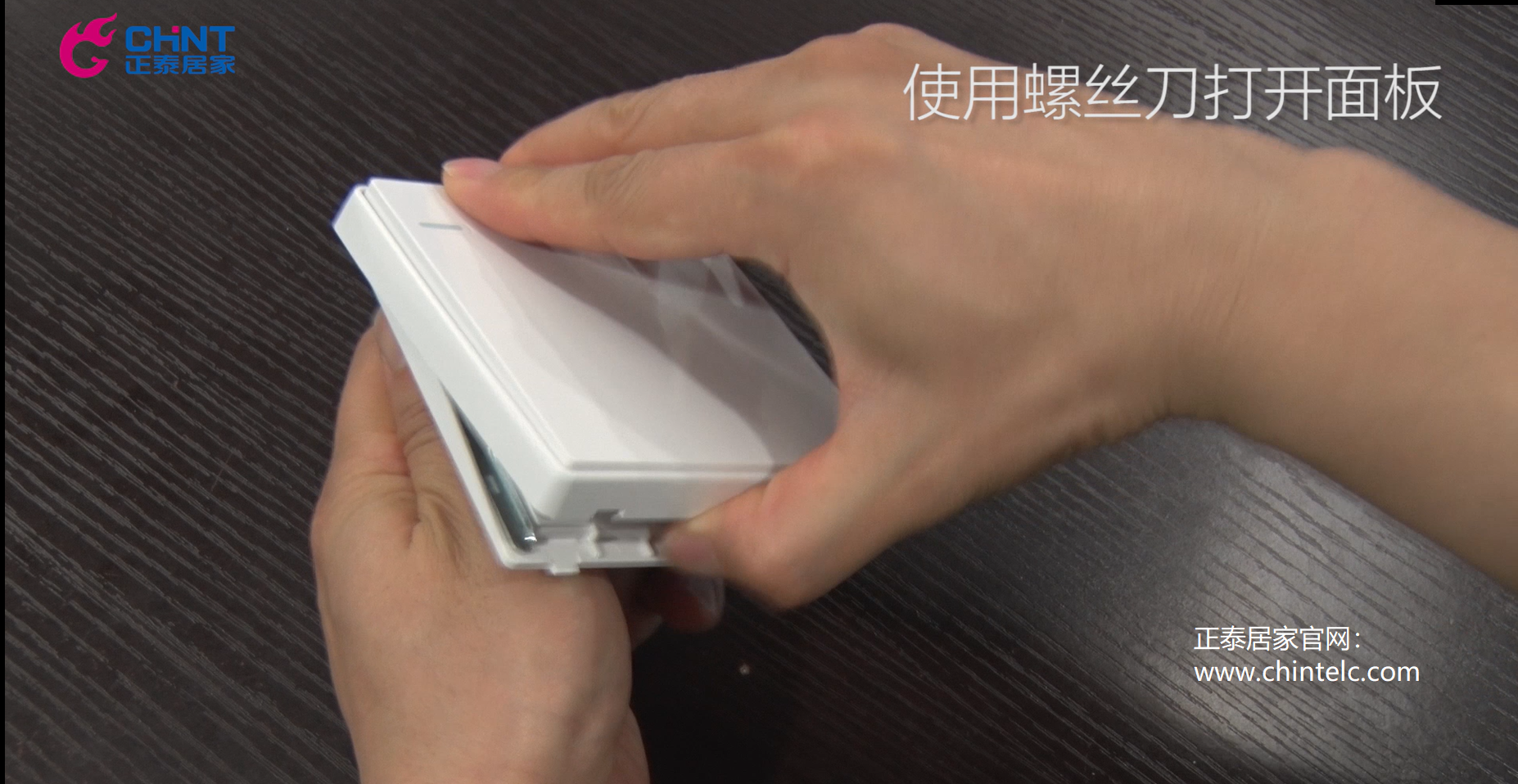

1.使用一字螺絲刀，并借助手的力量打開一開多控開關的面板。

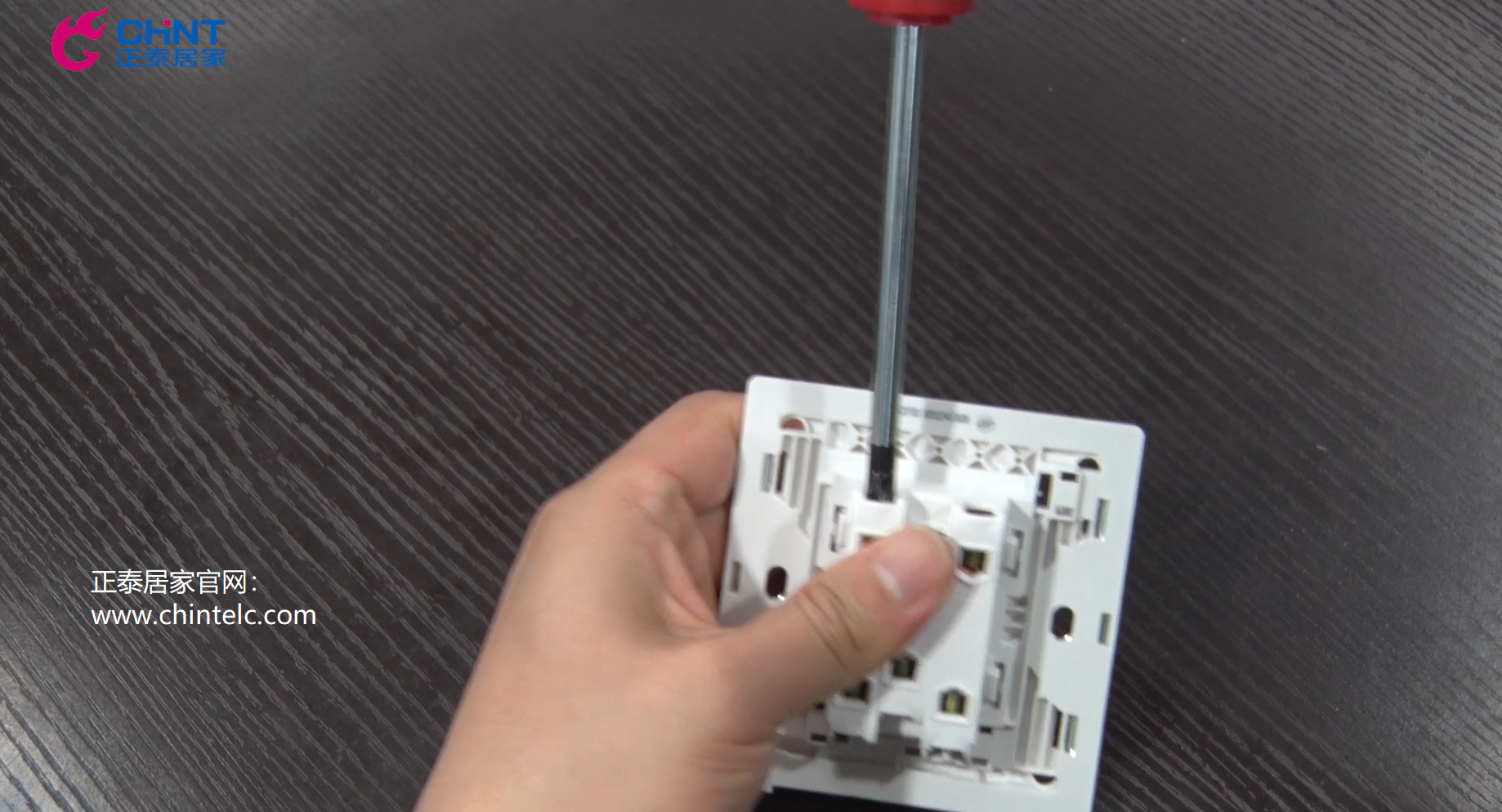

2.使用十字螺絲刀將壓線螺絲擰松。使電線能夠順利插入接線孔。

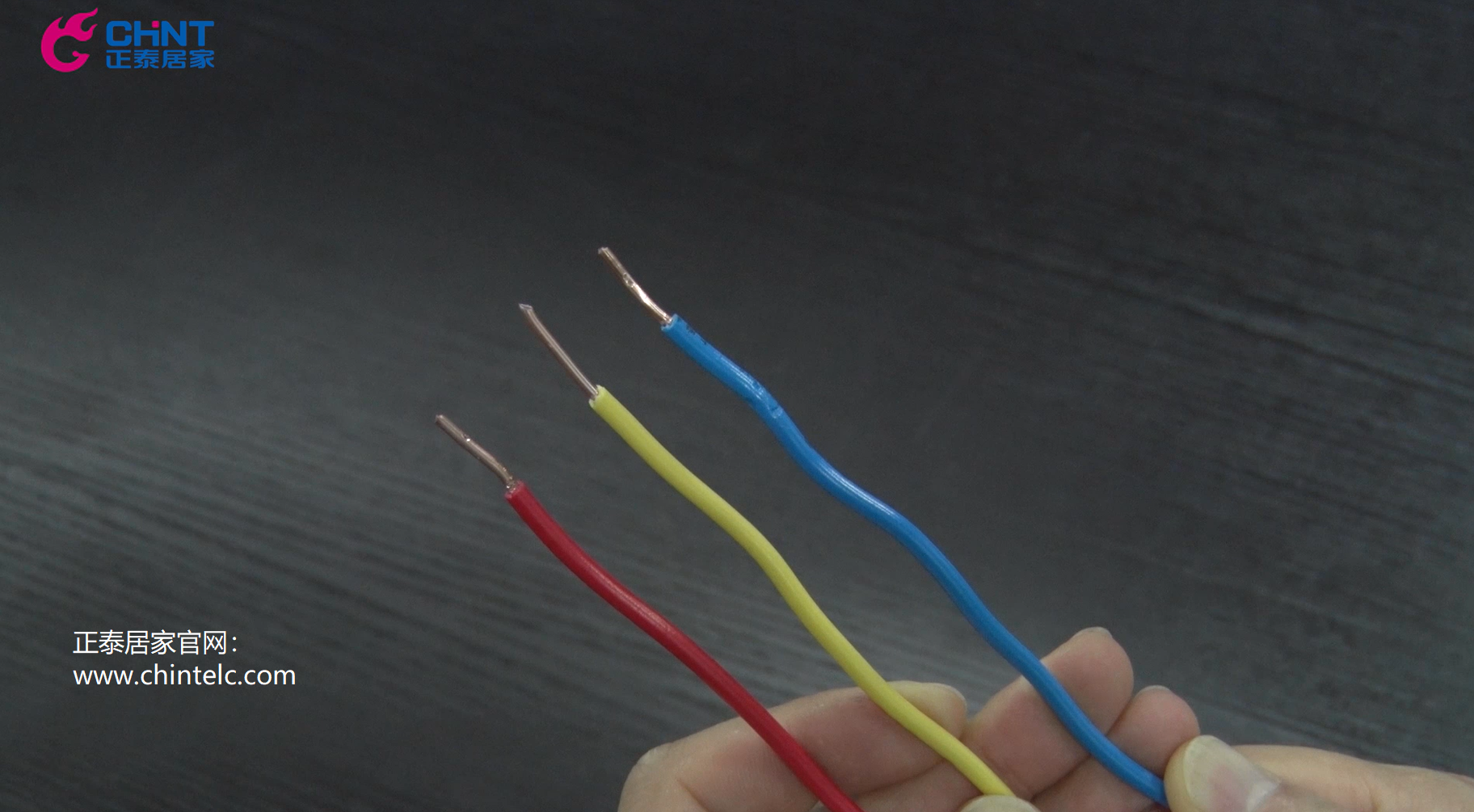

3.使用老虎鉗剝?nèi)セ鹁€、負載線的外皮。注意裸露線芯不宜過短或過長。一般留夠0.5cm的裸露長度即可。

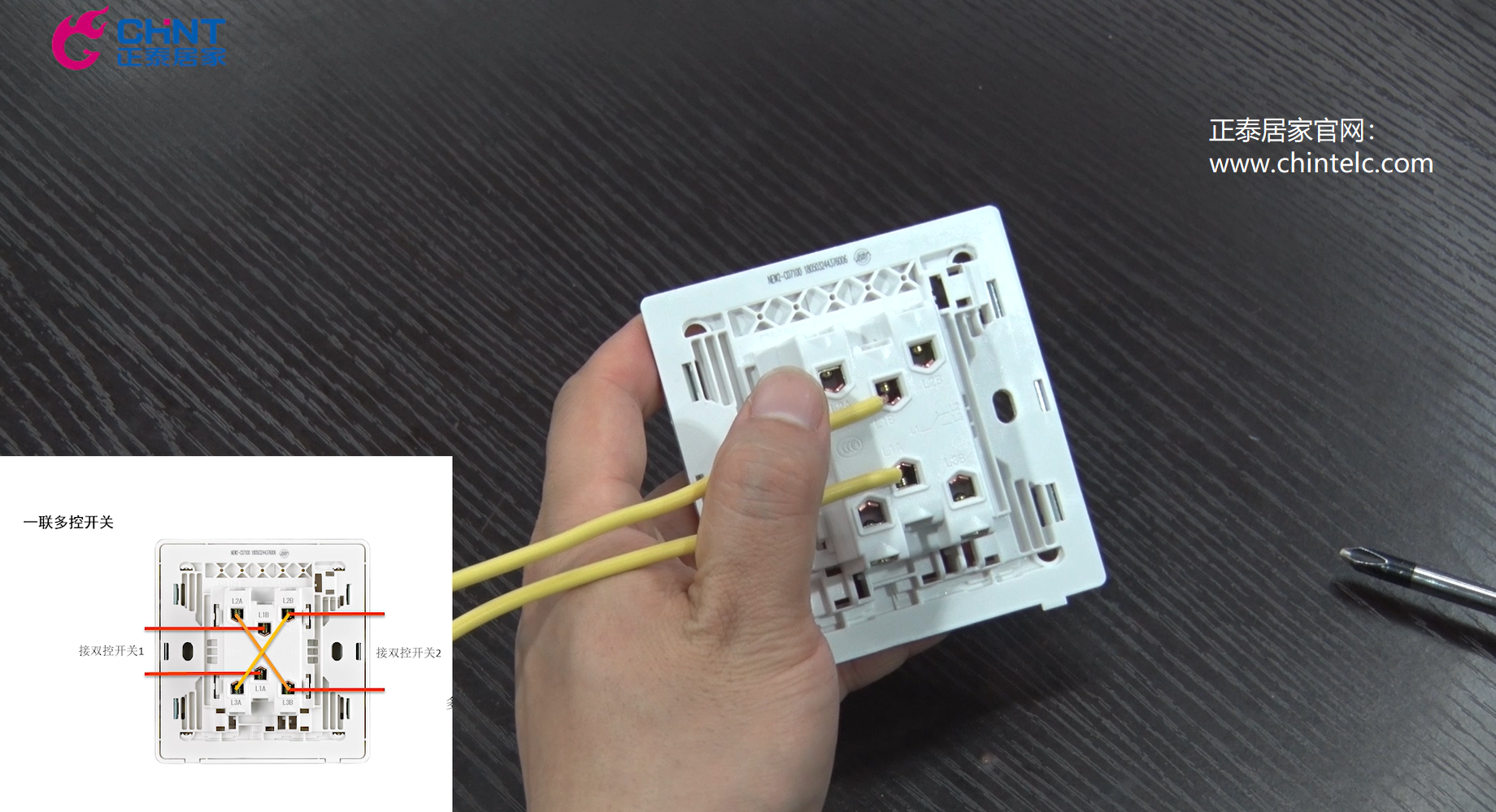

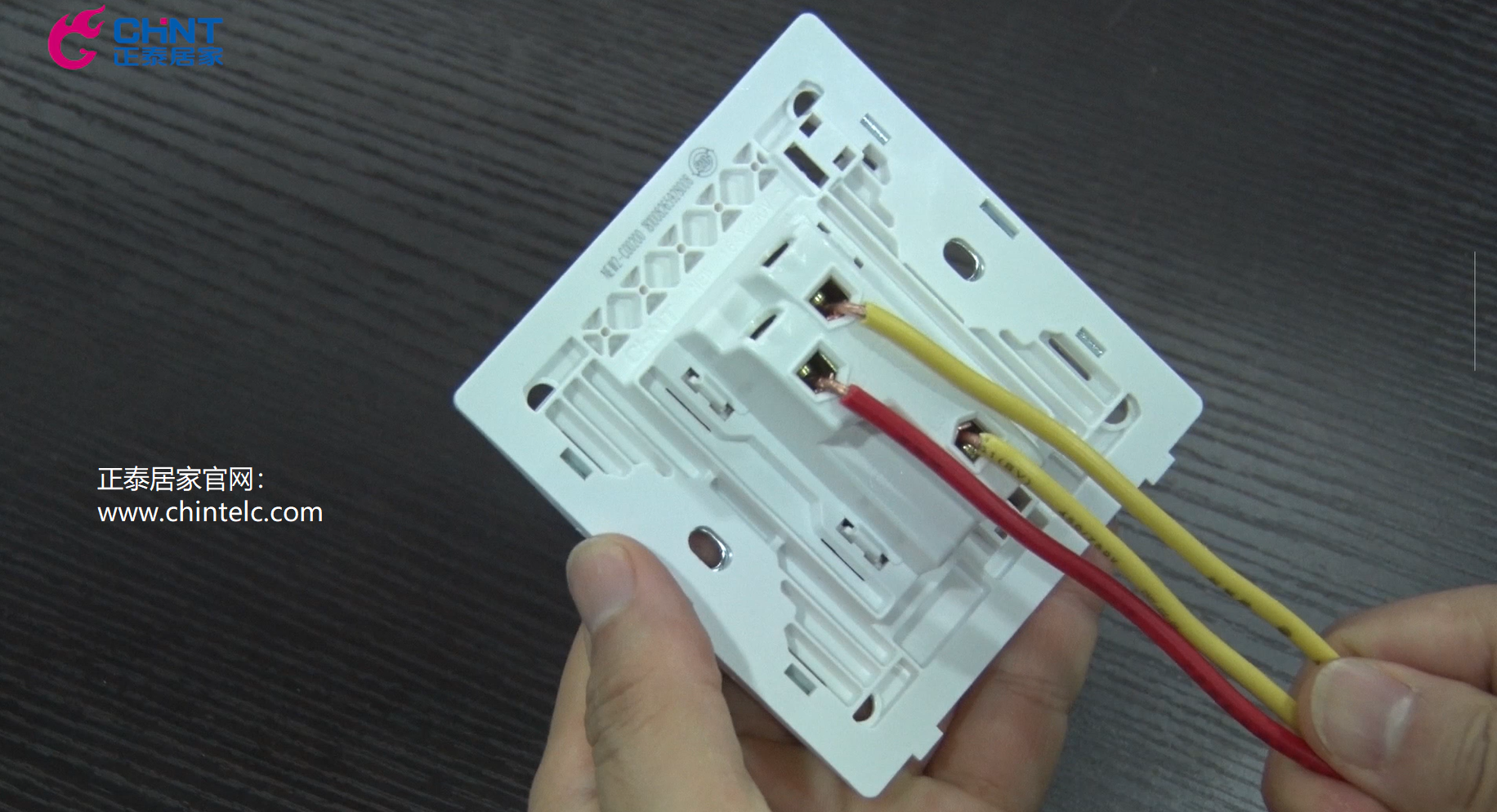

4.負載線分別插入L1A、L1B接線孔，并使用十字螺絲刀擰緊螺絲固定。負載線的另一端接雙控開關1。

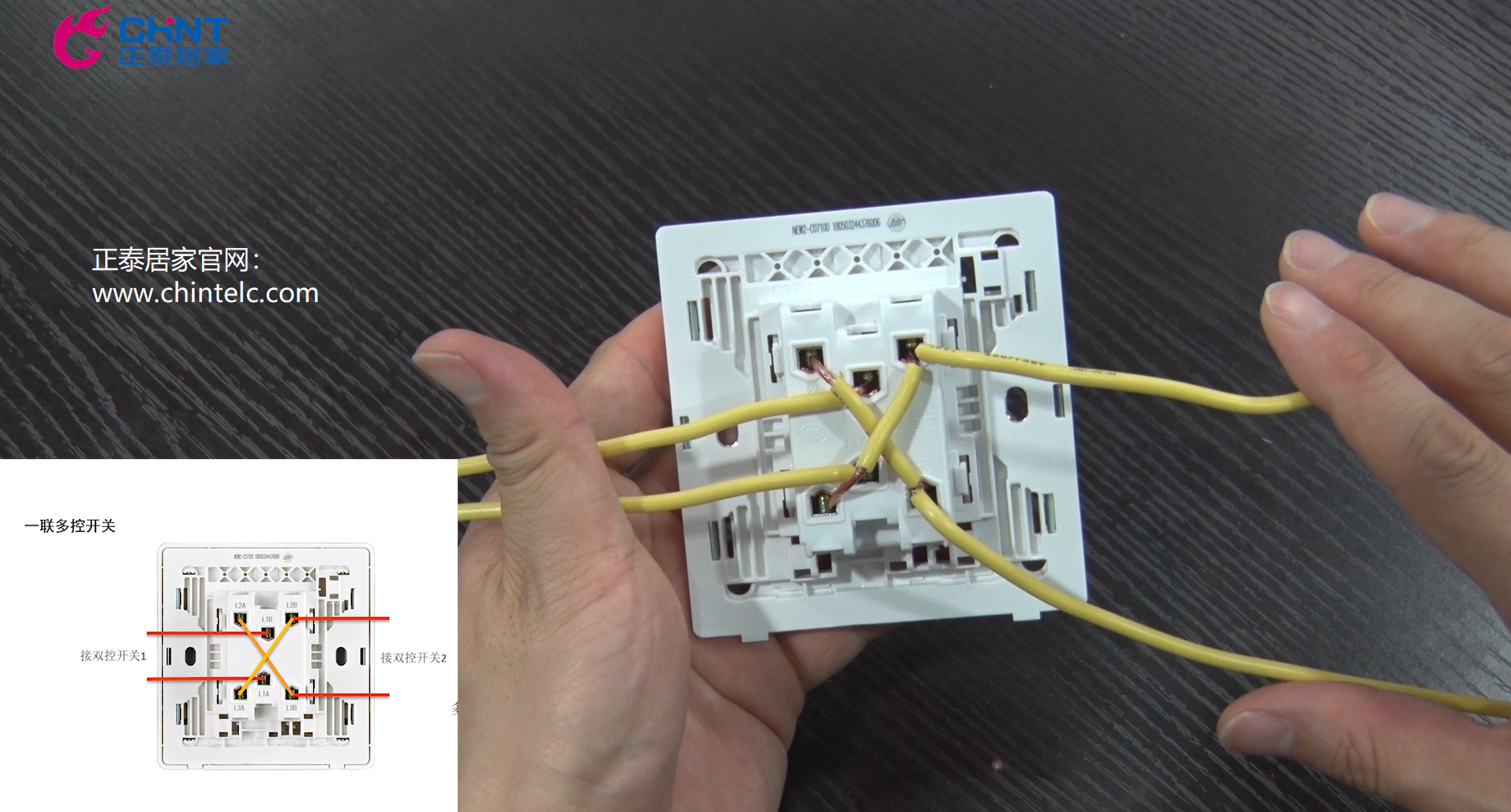

5.負載線分別插入L2A、L2B接線孔和L3A、L3B接線孔，十字螺絲刀擰緊螺絲固定。負載線的另一端接雙控開關2。

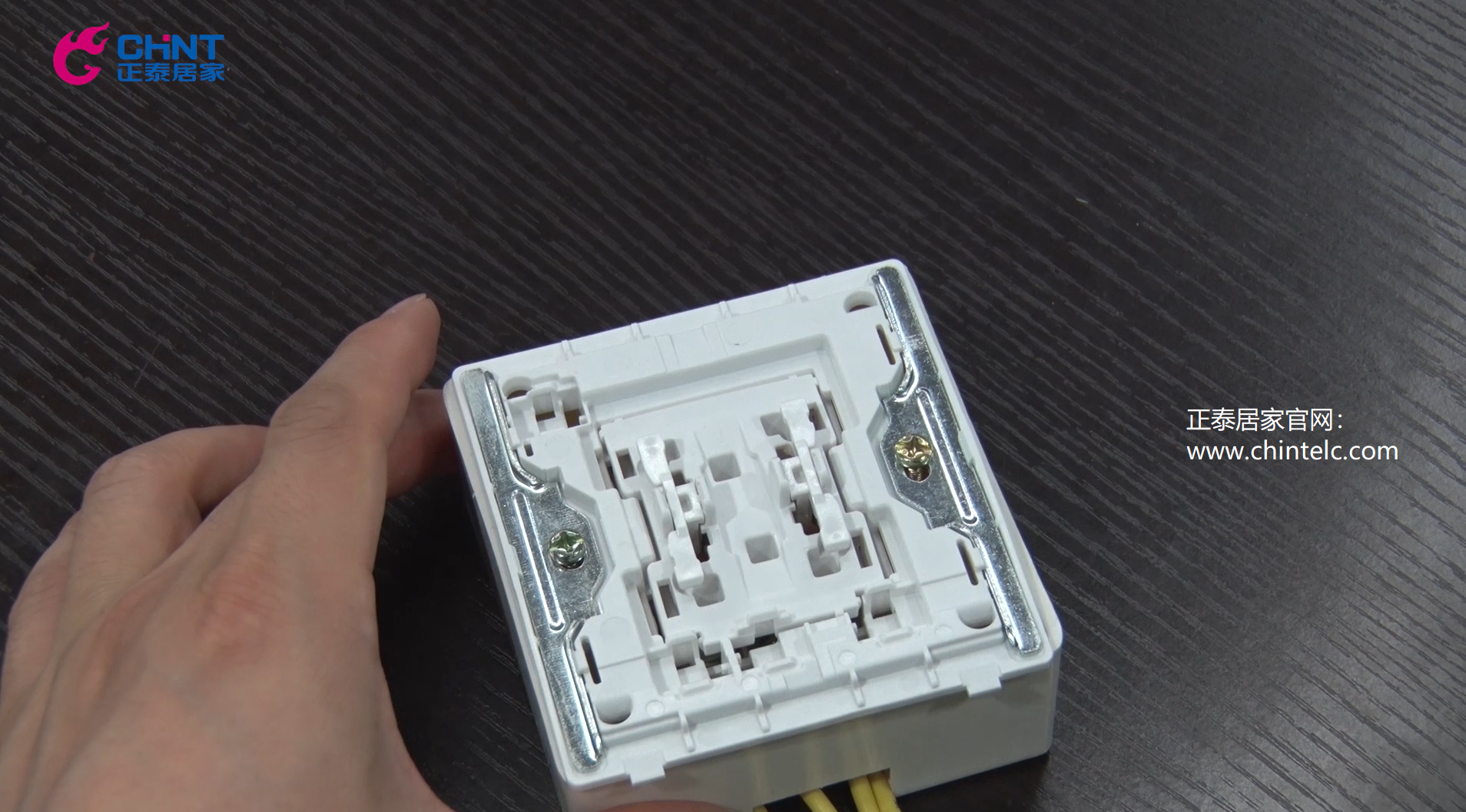

6.用自帶螺釘將一開多控開關的框架固定在墻壁內暗盒上。

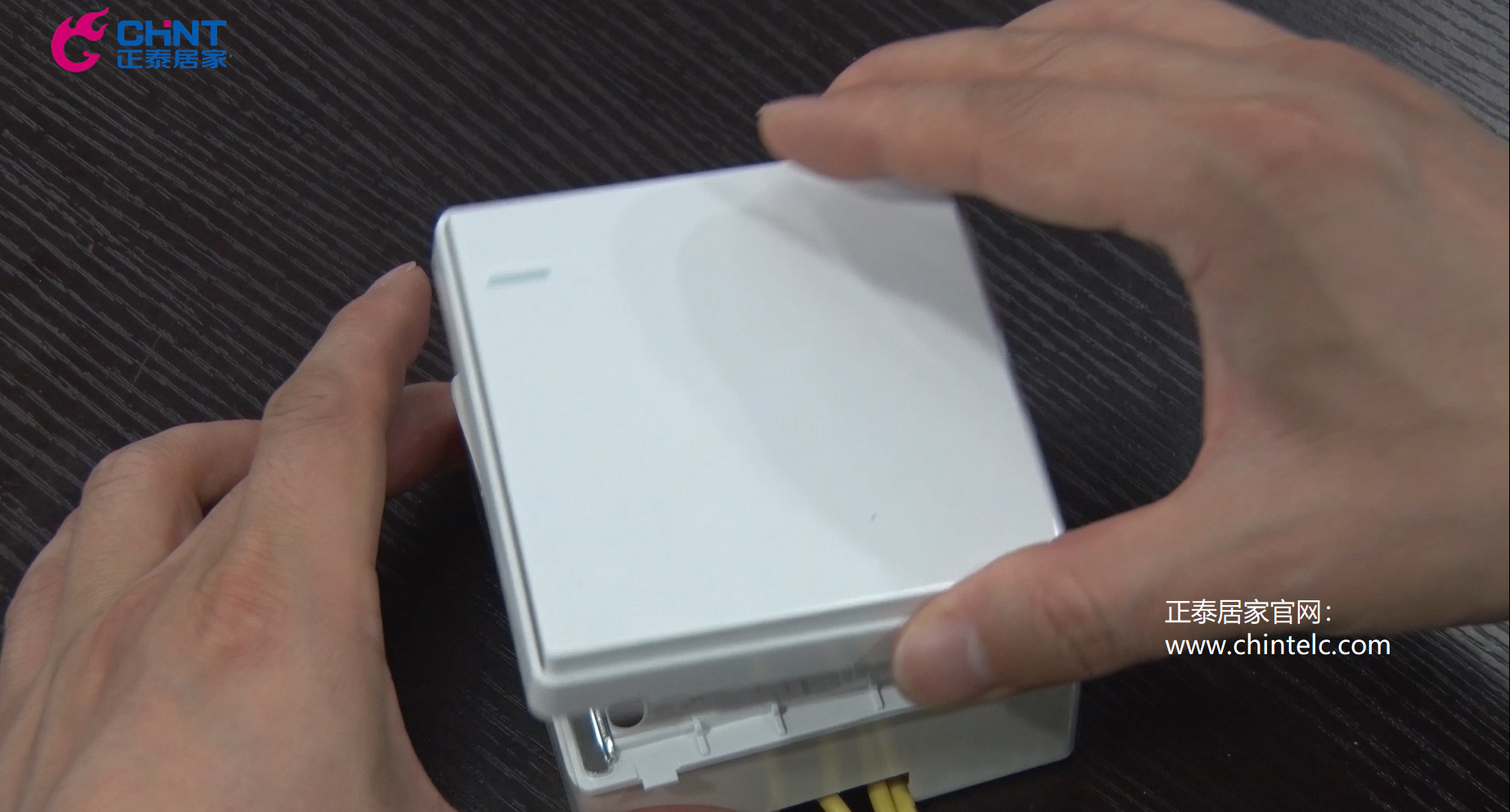

7.壓合此前打開的開關面板。該一聯多控開關接線完成。
8.對于配套的雙控開關1，火線插入L1口，步驟4中提到的負載線分別對應插入L2、L3接線孔。使用十字螺絲刀固定。

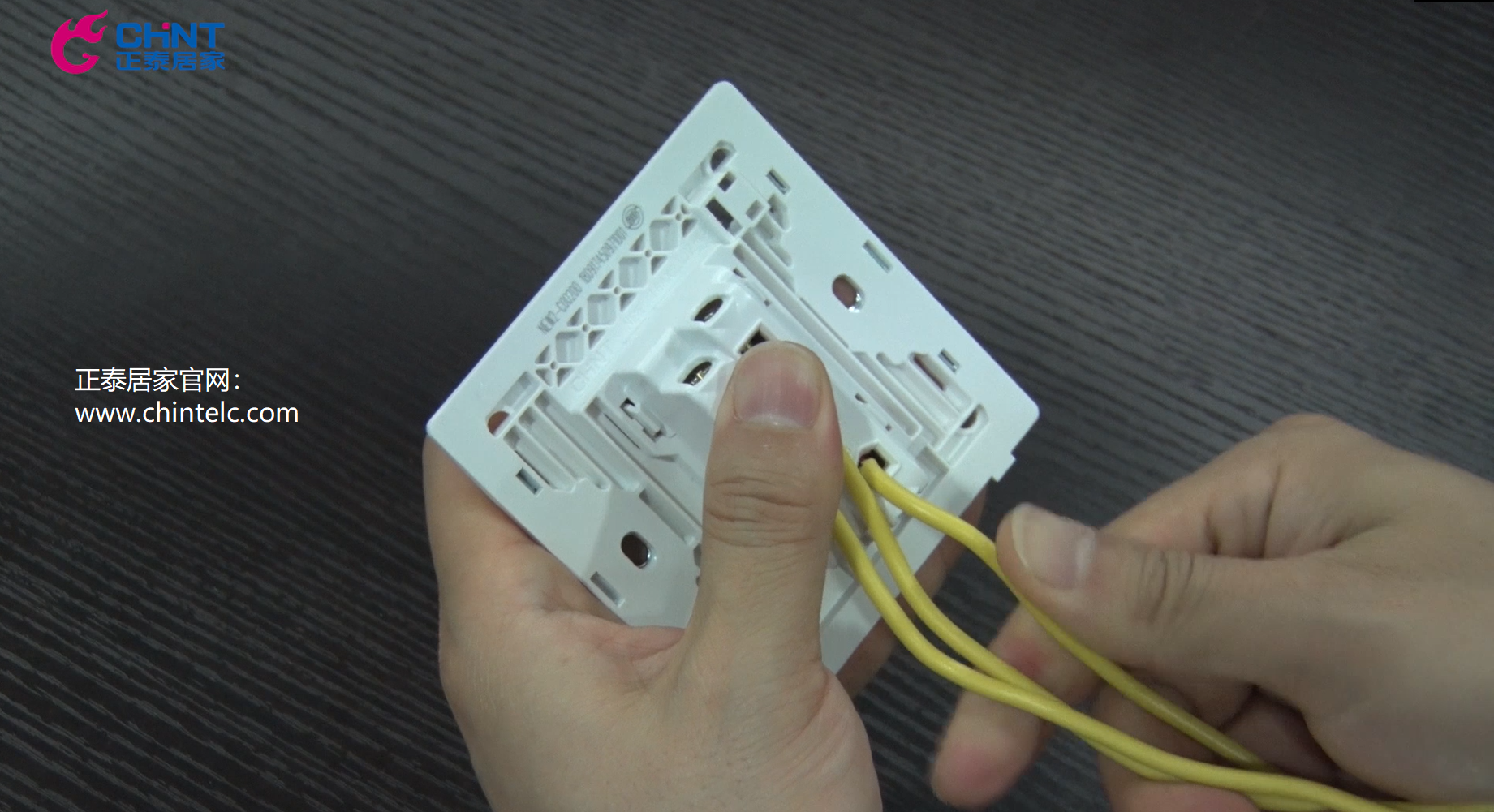

9.對于配套的雙控開關2，步驟5中提到的負載線分別對應插入L2、L3接線孔；另一根負載線插入L1口（另一端連接照明燈）。

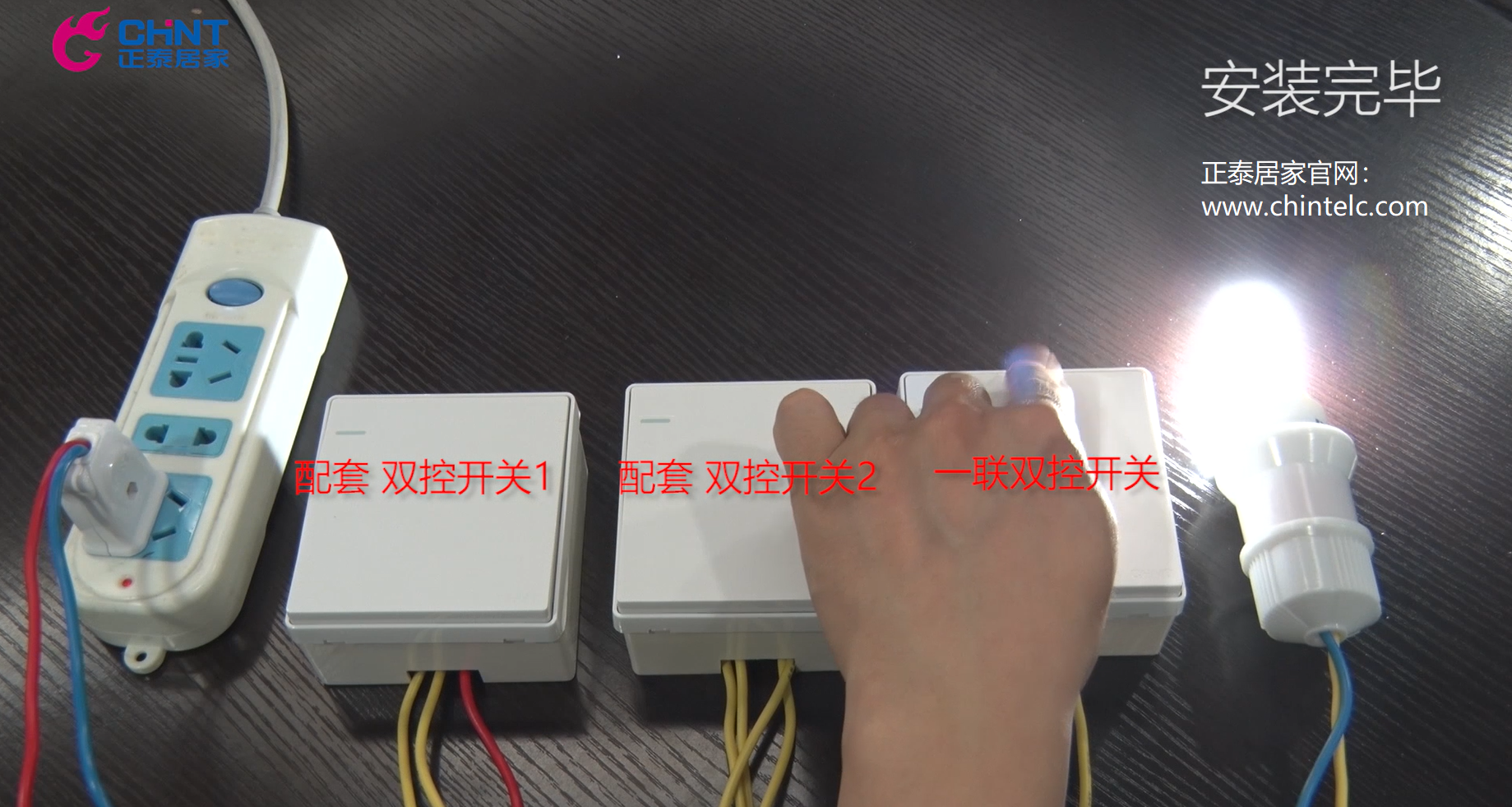

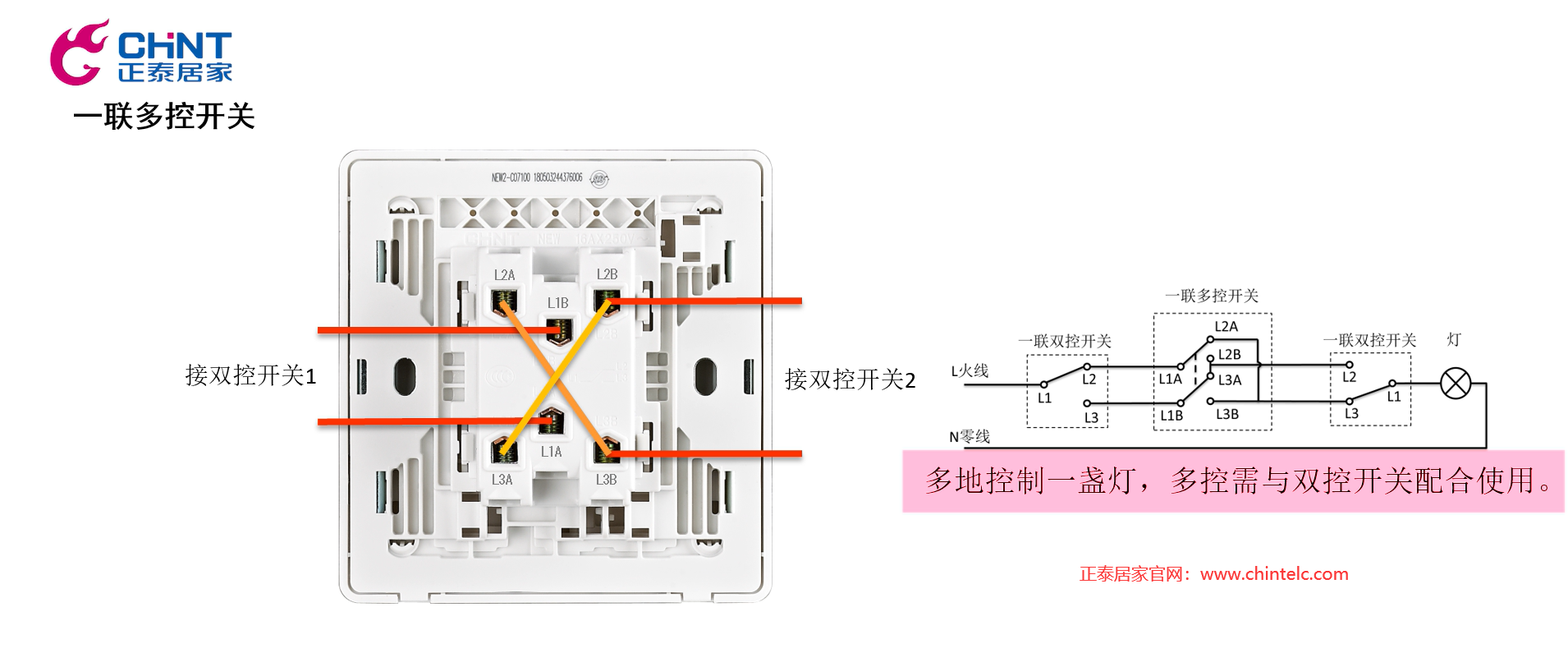

10.接線完畢。注意多地控制一盞燈，多控開關和雙控開關需要配合使用。
一開多控開關怎么接線？以上便是一開多控開關接線圖示，希望對您有所幫助。不過，接線涉及用電安全，建議由專業電工來協助用戶操作接線，另外注意接線全程需要切斷電源，確保安全。
