一開五孔插座，即該插座上有一個開關同時有一個五孔插座。開關既可以控制照明燈也可以控制插座的通斷電，插座可以同時滿足一個二極和一個三極插頭的插入，在電器總功率或電流小于插座額定負載最大功率或電流的基礎上，可以同時為兩個電器用電提供幫助。在家裝環境中的廚房、餐廳、衛生間、陽臺均有廣泛應用。那么，一開五孔插座接線圖是怎樣的？怎么接線？
接下來，我們以正泰開關為例，分別按照開關控制插座和開關控制燈兩種方式，為您展示一開五孔插座接線圖。
一開五孔插座接線圖：
開關控制插座

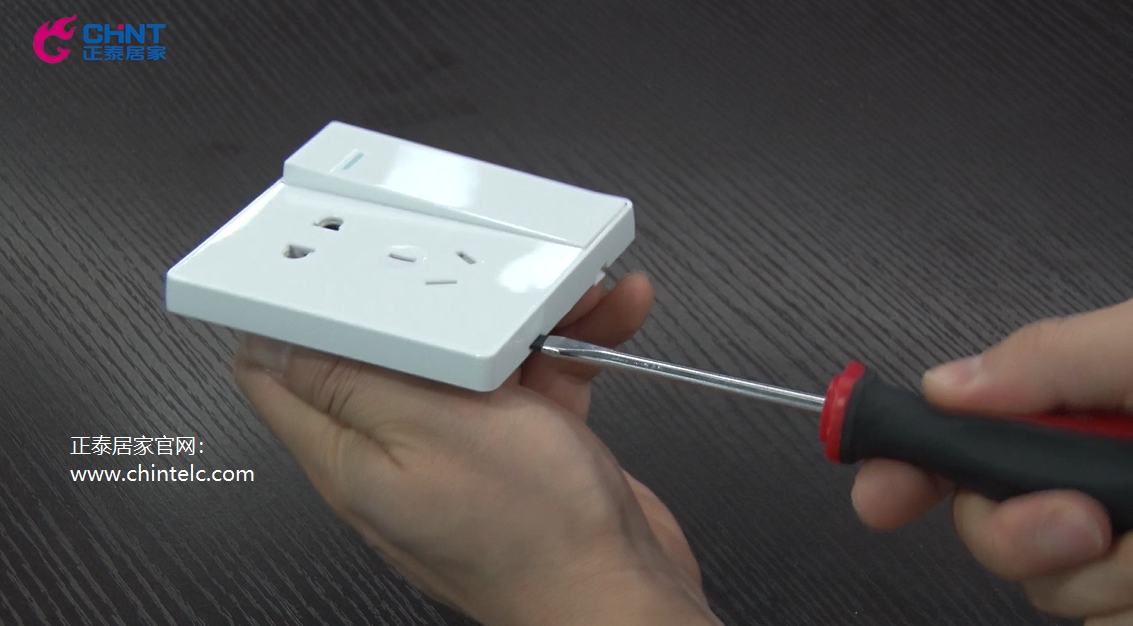

1.使用一字螺絲刀，打開一開五孔插座的面板部分。

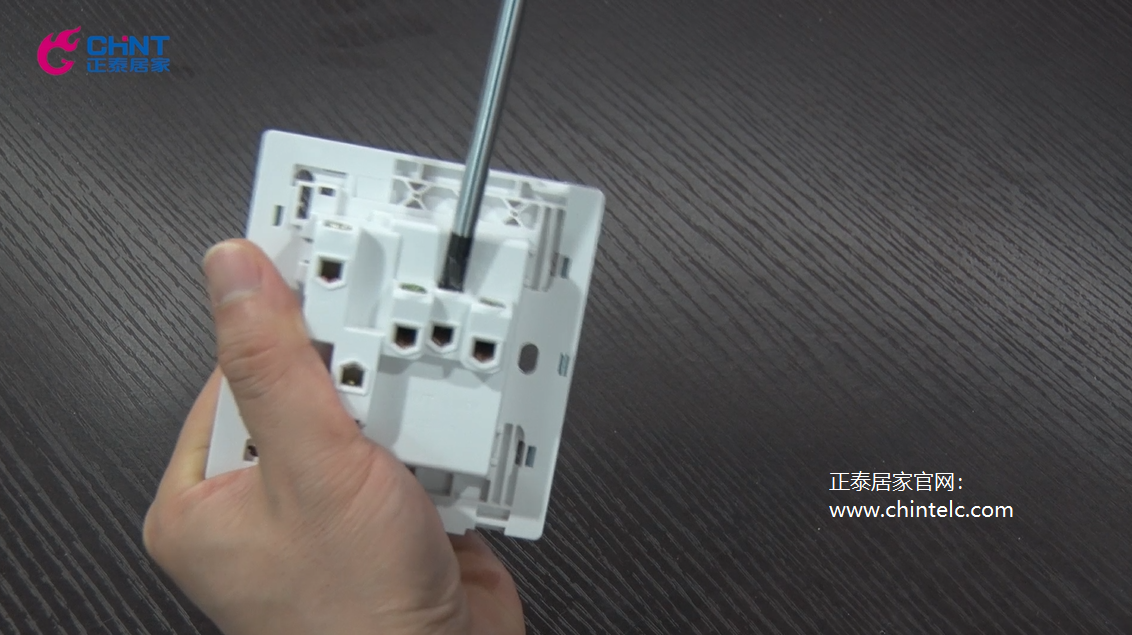

2.使用十字螺絲刀將壓線螺絲擰松。使電線能夠順利插入接線孔。

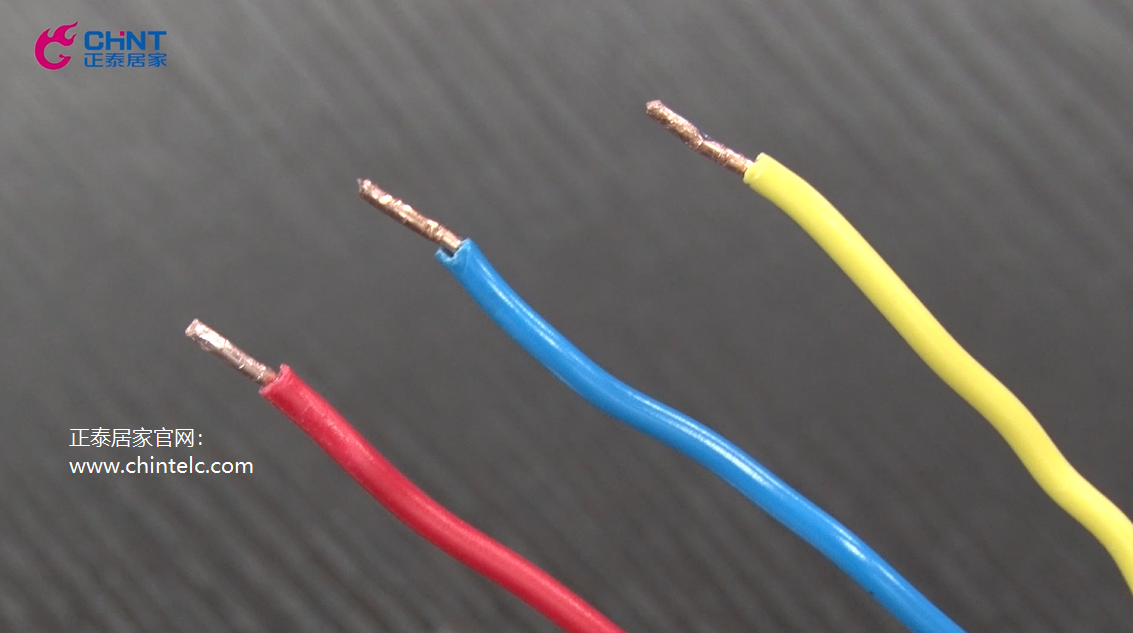

3.使用老虎鉗剝?nèi)セ鹁€、負載線的外皮。注意裸露線芯不宜過短或過長。一般留夠0.5cm的裸露長度即可。

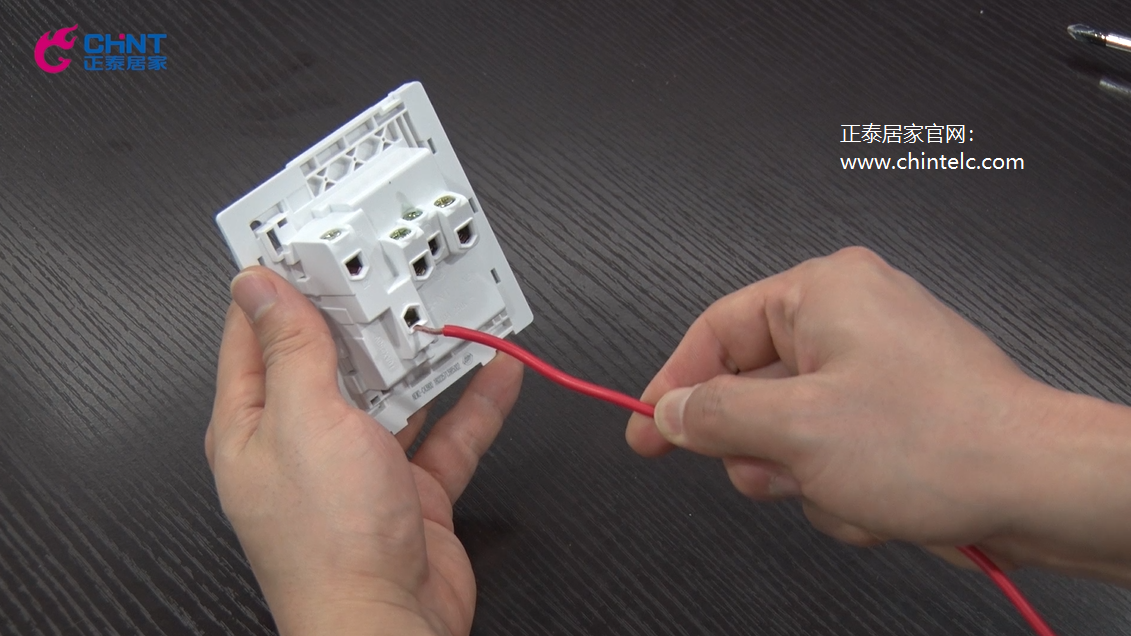

4.火線L插入一開五孔插座的L1口。用螺絲刀固定螺絲。

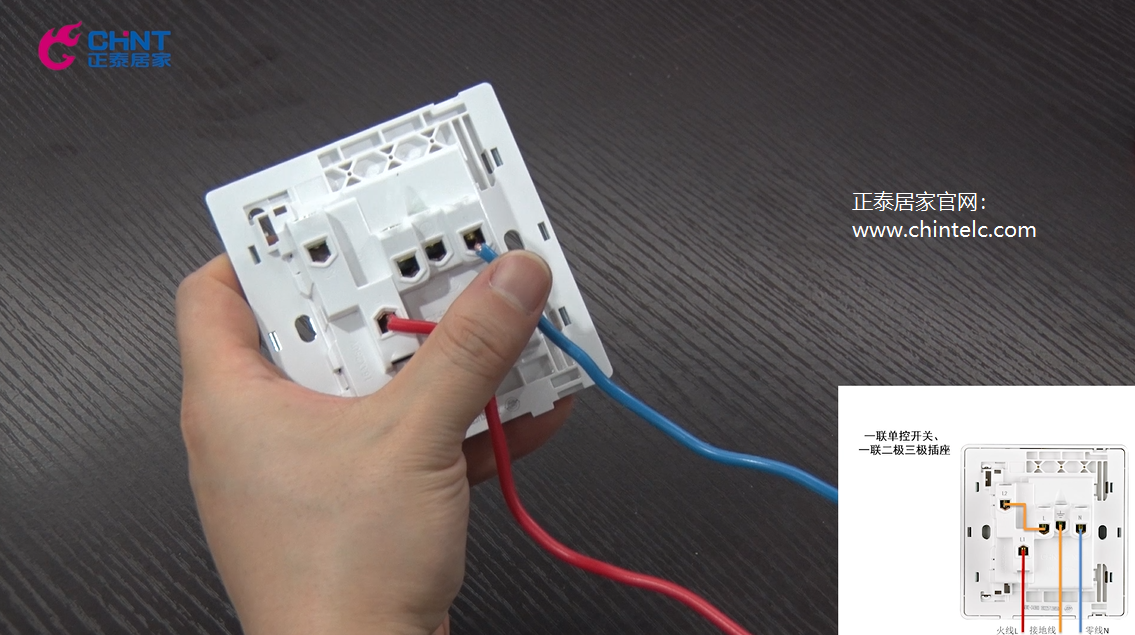

5.零線N插入插座的N口。用螺絲刀固定螺絲。

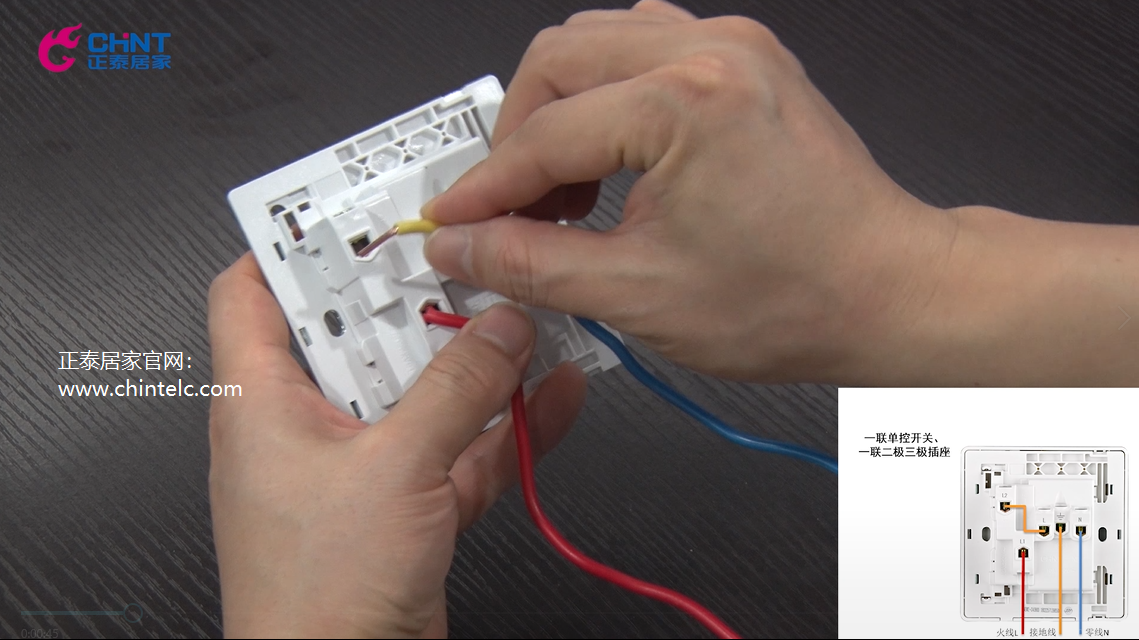

6.用一根短線分別插入L、L2接線孔。用螺絲刀固定螺絲。

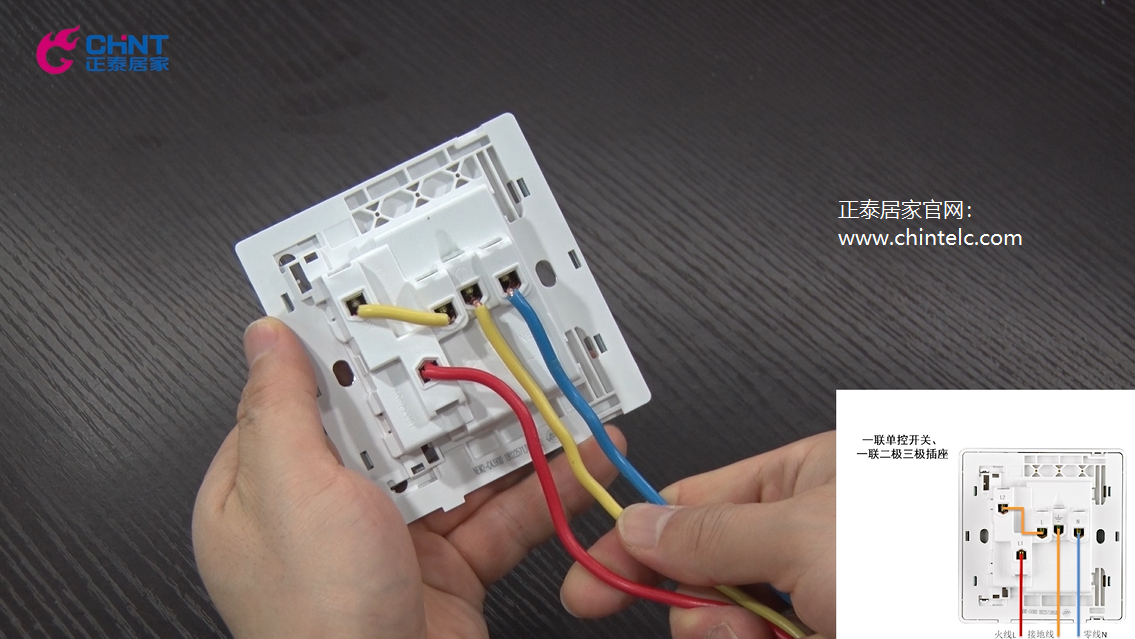

7.接地線插入帶有接地標志的接線孔。用螺絲刀固定螺絲。

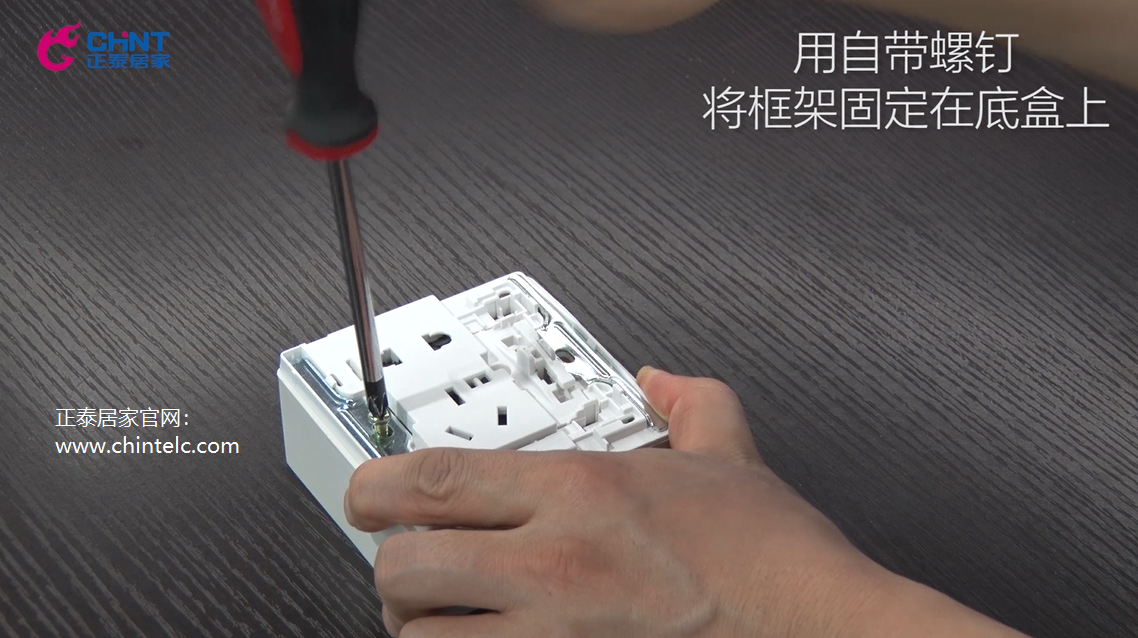

8.用自帶螺釘將一開五孔插座的框架固定在墻壁內暗盒上。

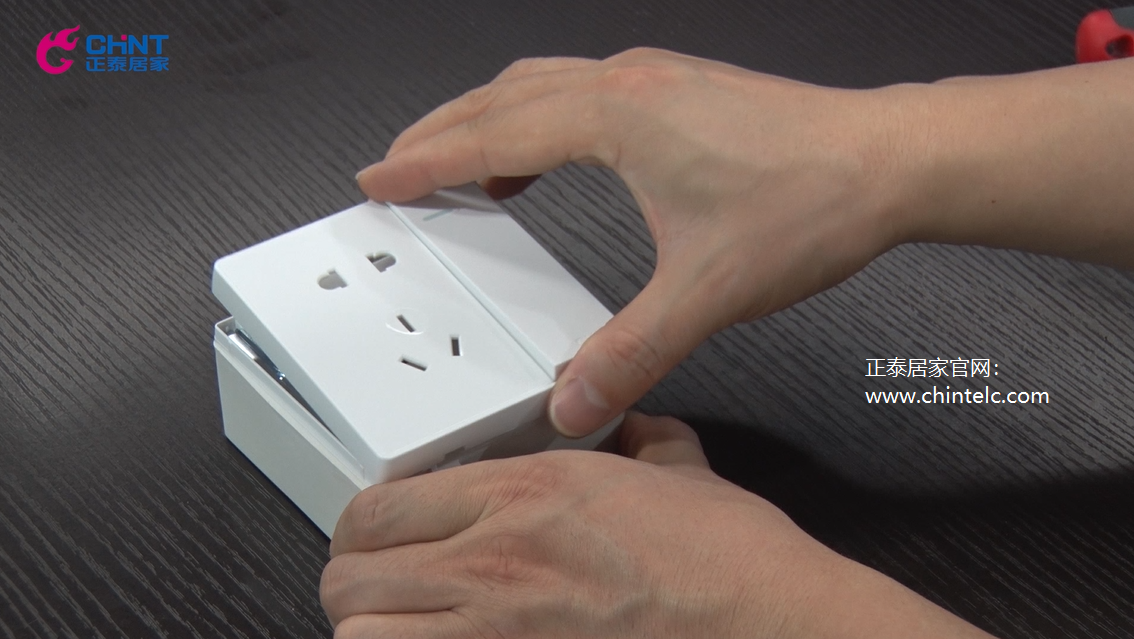

9.壓合此前打開的插座面板。該一開五孔插座接線完成。

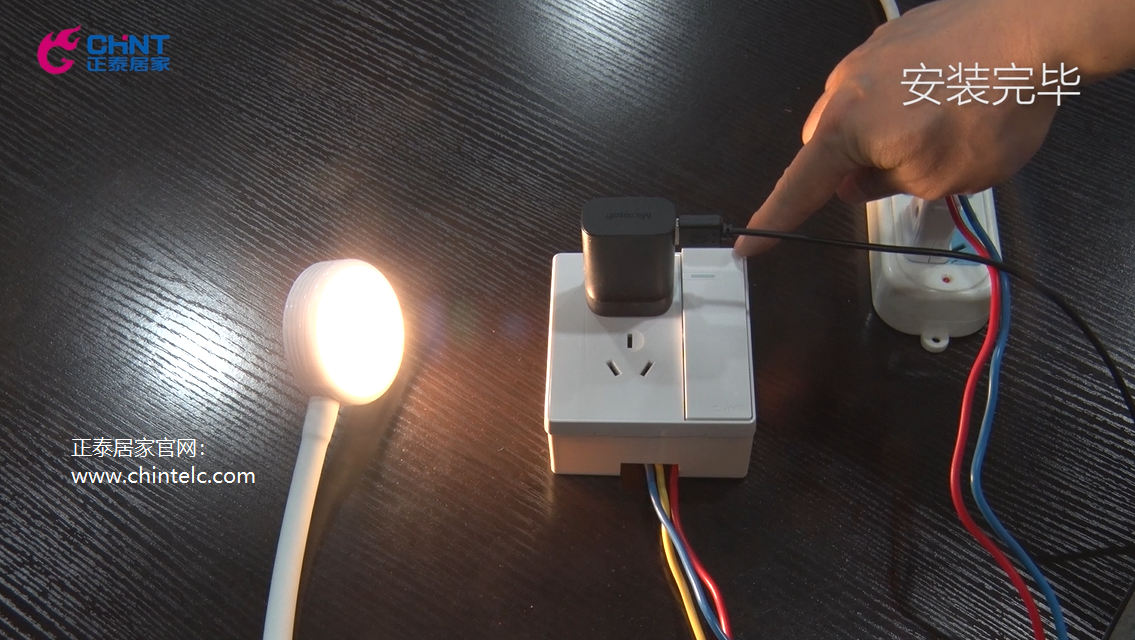

10.測試安裝效果，開關能控制插座的通斷電，插座使用正常，安裝成功。
一開五孔插座接線圖：
開關控制燈具
1.接線前步驟參考上述1~3內容。

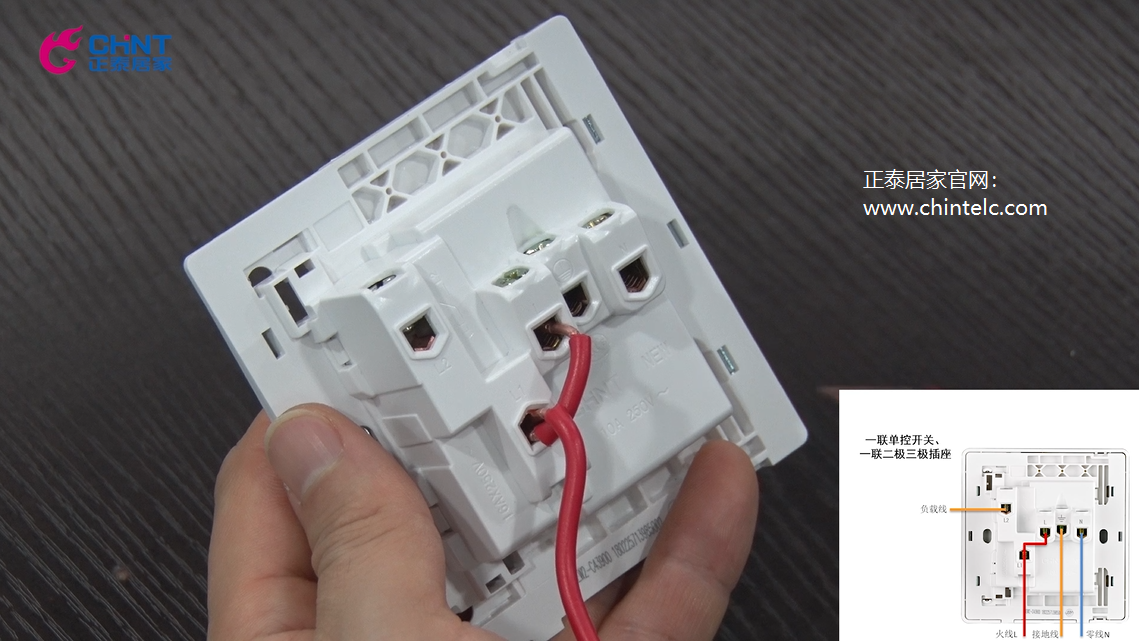

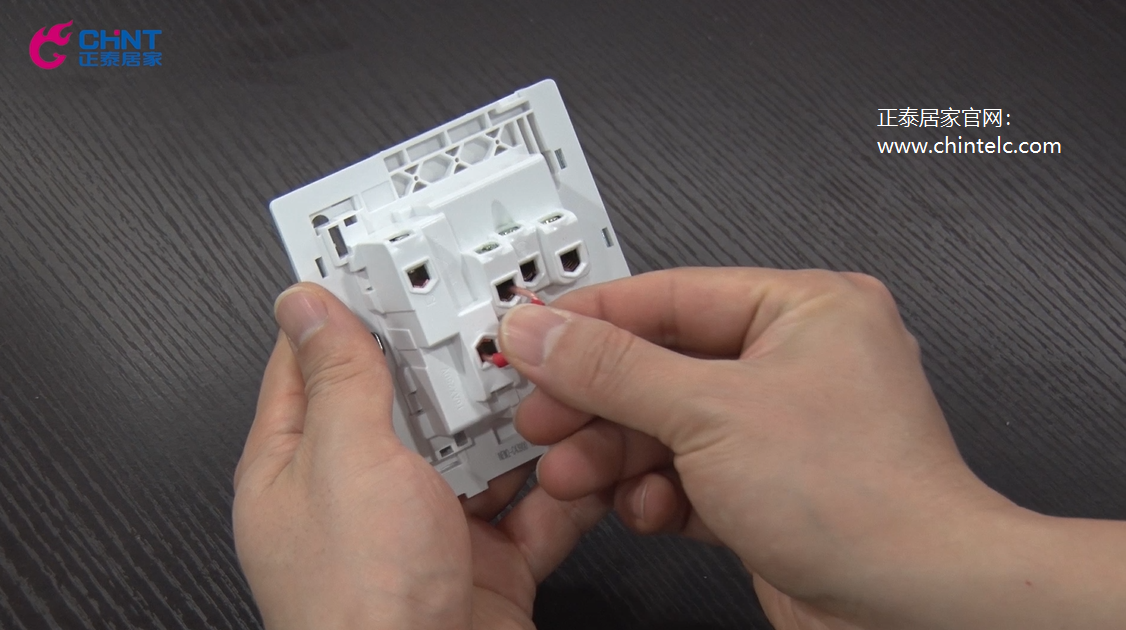

2.用一根短線插入一開五孔插座的L、L1接線孔。用螺絲刀固定螺絲。

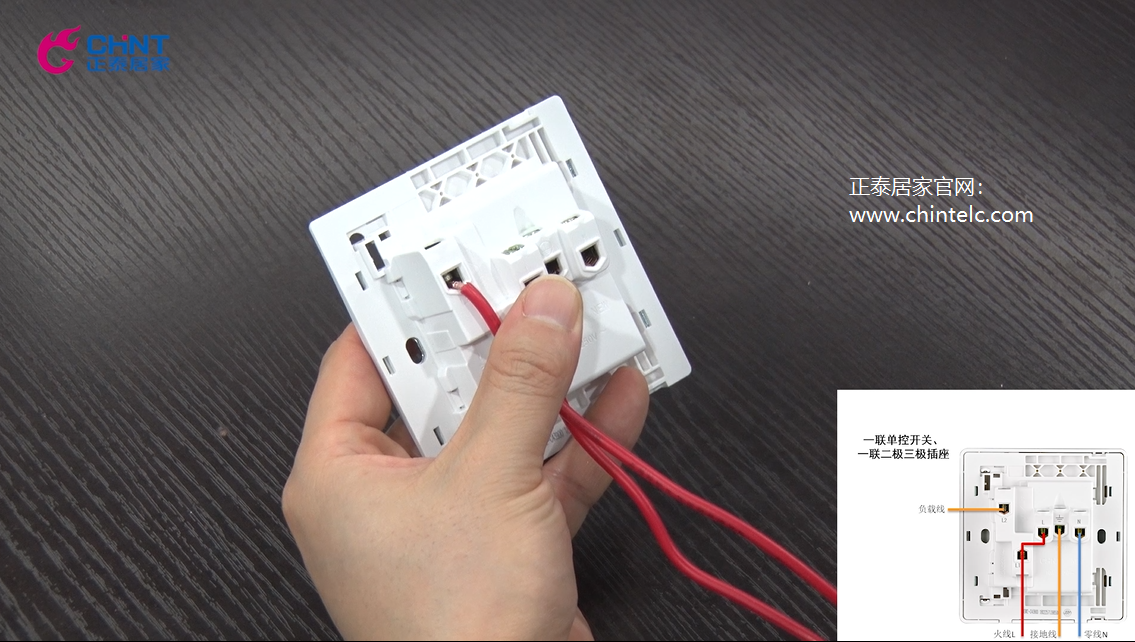

3.火線L插入L1接線孔。用螺絲刀固定螺絲。

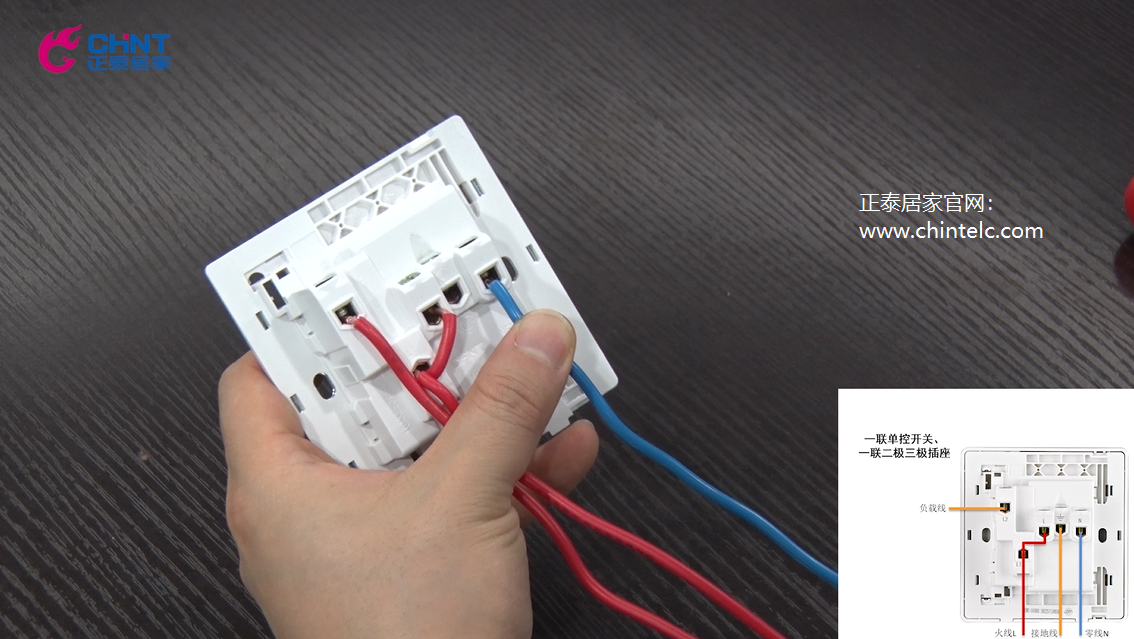

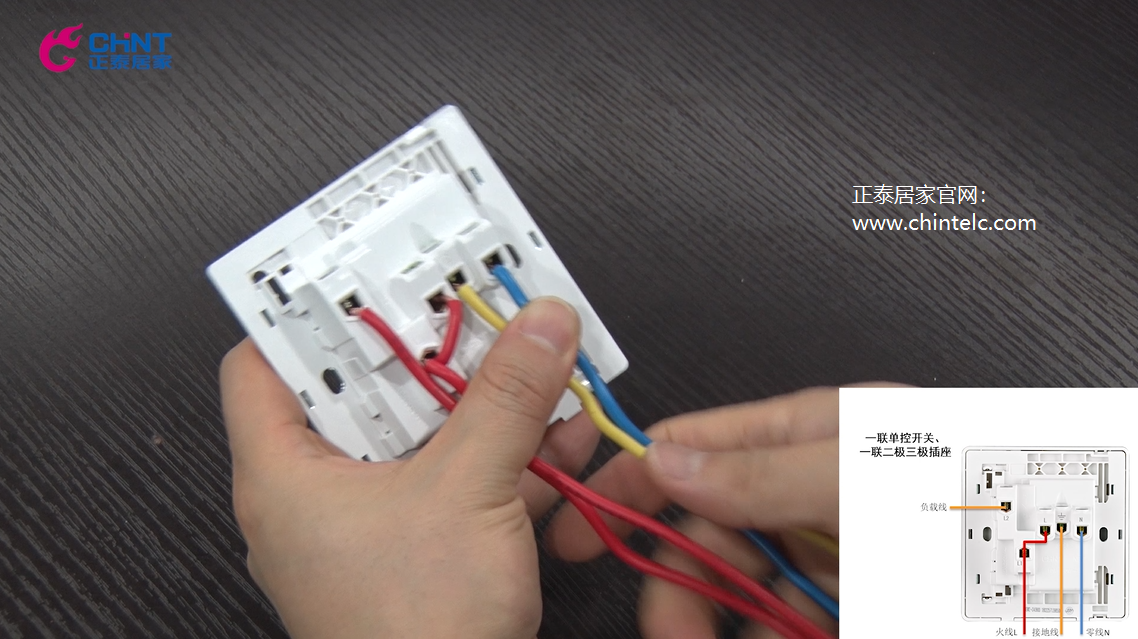

4.一根負載線插入L2接線孔。用螺絲刀固定螺絲。負載線另一端接燈具。
5.零線N插入插座的N口。用螺絲刀固定螺絲。
6.接地線插入帶有接地標志的接線孔。用螺絲刀固定螺絲。

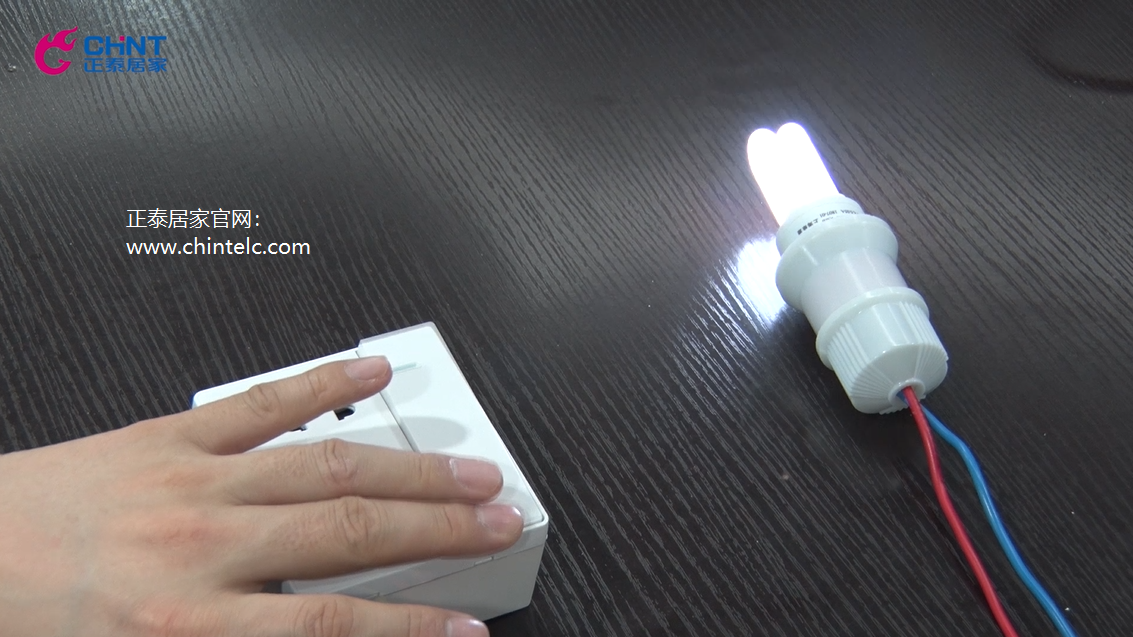

7.用自帶螺釘固定一開五孔插座，壓合面板。該一開五孔插座接線完成。
以上便是一開五孔插座接線圖。在實際操作中，可以供您參考學習，但接線涉及安全用電，建議由電工進行接線操作。而且接線前記得需要切斷電源。
